Außenliegende Erfassung für Durchflussmessung und Überwachung

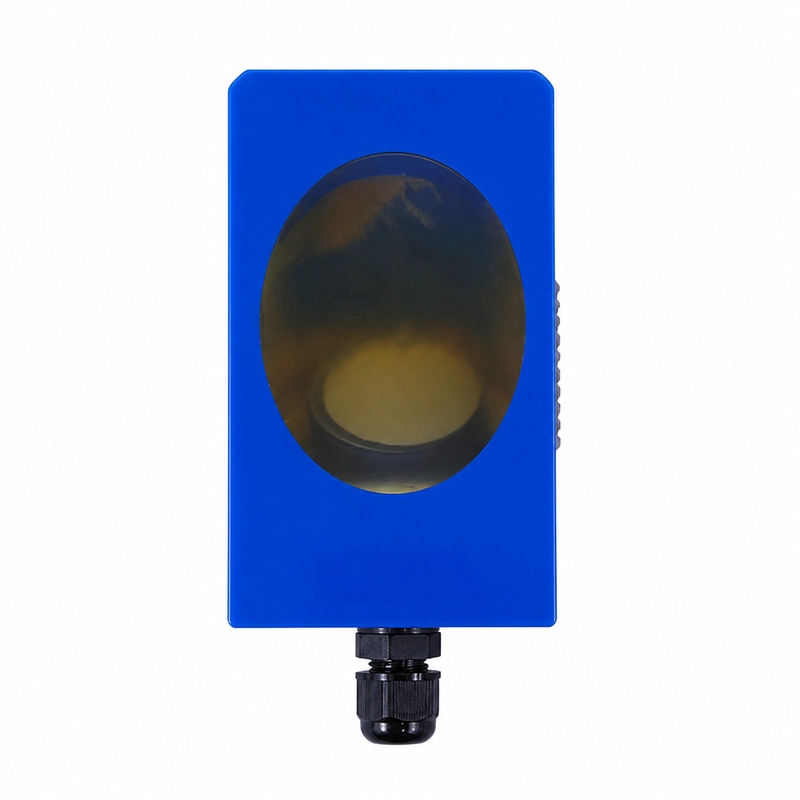

Der BBFM-Q410K ist ein 410-kHz-Ultraschall-Durchflusswandler zur Montage an der Rohraußenseite. Er eignet sich für Clamp-On-Ultraschall-Durchflussmesser, die Überwachung von Rohrnetzen, temporäre Durchflussmessungen und Rohrleitungen, bei denen keine Öffnung eingebracht werden soll.
Elektrische und physische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q410K |
| Mittenfrequenz | 410 kHz ±5 % |
| Minimale Impedanz | 230 Ω ±20 % |
| Kapazität | 2.000 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <750 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Gehäusewerkstoff | Kunststoff |
| Gewicht | 215 g ±5 % |
Anwendungen
- Clamp-On-Ultraschall-Durchflussmesser
- Durchflussüberwachung in Rohrnetzen
- Temporäre Durchflussmessungen
- Rohrleitungen, bei denen keine Öffnung gewünscht ist
Auswahl und elektrische Integration
Bei der Auswahl sind Betriebsmedium und Temperatur, erforderlicher Schallweg, Zustand der Rohrleitung, verfügbarer Einbauraum sowie die Sende- und Empfangselektronik zu berücksichtigen.
