Mesure ultrasonore dans les fumées à haute température

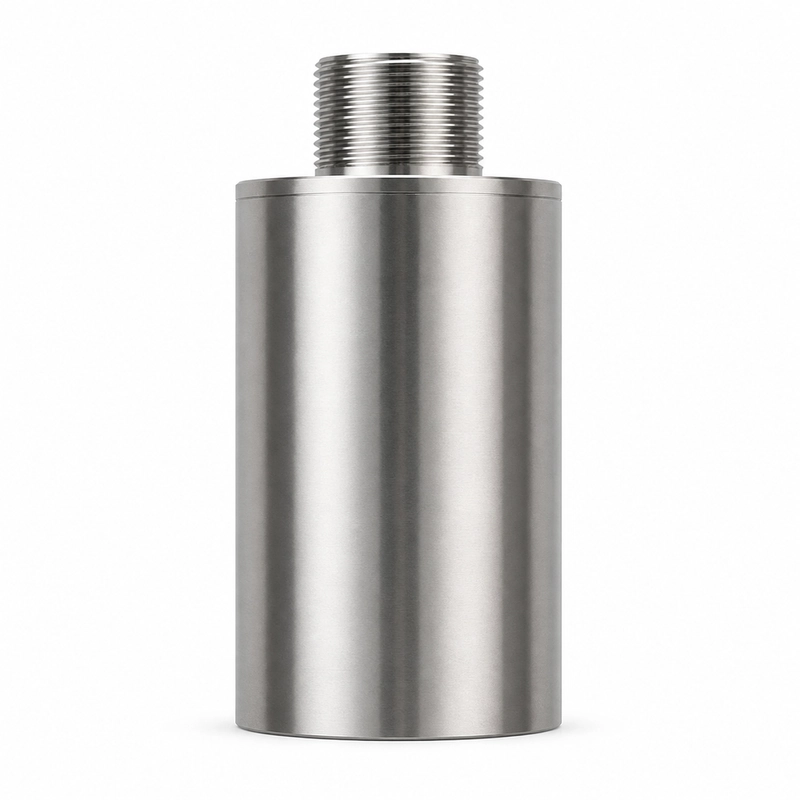

Le BBFM-Q34K est un transducteur de débit ultrasonore de 34 kHz destiné à la mesure du débit des fumées, à la surveillance des gaz de chaudière, aux conduits d’émissions industrielles et à la mesure du temps de transit dans les gaz à haute température.
Sa plage de fonctionnement s’étend de -20 à +150°C. La pression admissible est limitée à 3 kgf ou 0,3 MPa et l’indice de protection est IP68.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q34K |
| Fréquence centrale | 34 kHz ±5% |
| Impédance minimale | 900 Ω ±20% |
| Capacité | 5 000 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <1 500 Vpp |
| Température de fonctionnement | -20 à +150°C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Angle du faisceau à mi-puissance | 11,5° ±10% à -3 dB |
| Matériau du boîtier | Acier inoxydable |
| Indice de protection | IP68 |
Usages indiqués
- Mesure du débit des fumées
- Surveillance des gaz d’échappement de chaudière
- Conduits d’émissions industrielles
- Mesure du temps de transit dans les gaz à haute température
