Ultraschallmessung in heißen Rauchgasen

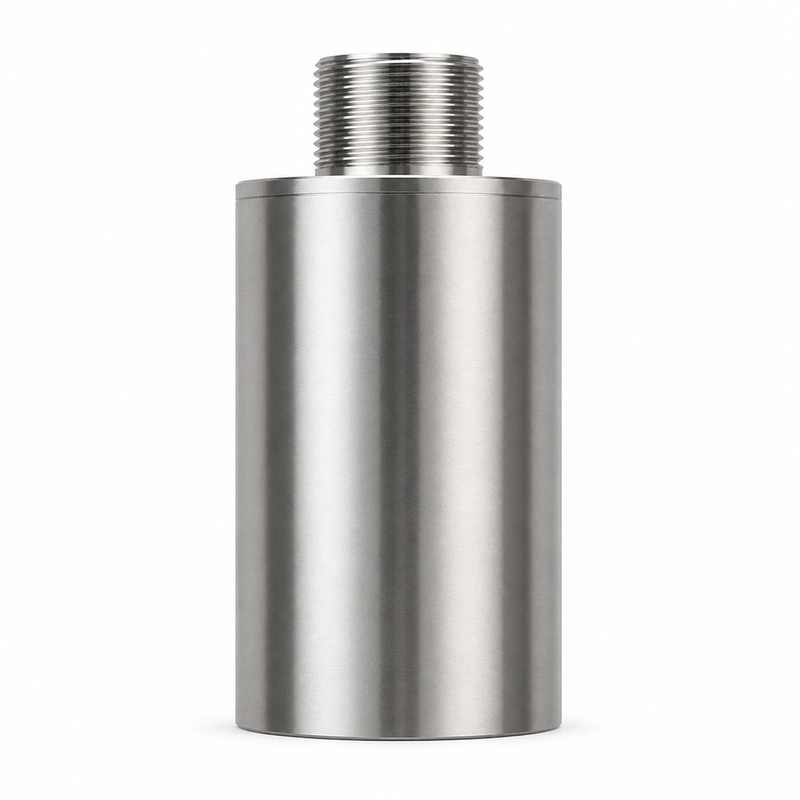

Der BBFM-Q34K ist ein 34-kHz-Ultraschall-Durchflusswandler für die Rauchgas-Durchflussmessung, die Überwachung von Kesselabgasen, industrielle Emissionskanäle und die Laufzeitmessung in heißen Gasen.
Der spezifizierte Betriebstemperaturbereich reicht von -20 bis +150°C. Der Wandler ist für einen Druck bis 3 kgf beziehungsweise 0,3 MPa ausgelegt und besitzt die Schutzart IP68.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q34K |
| Mittenfrequenz | 34 kHz ±5% |
| Minimale Impedanz | 900 Ω ±20% |
| Kapazität | 5.000 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1.500 Vpp |
| Betriebstemperatur | -20 bis +150°C |
| Druckfestigkeit | ≤3 kgf oder 0,3 MPa |
| Halbwertsbreite des Schallkegels | 11,5° ±10% bei -3 dB |
| Gehäusewerkstoff | Edelstahl |
| Schutzart | IP68 |
Vorgesehene Messaufgaben
- Durchflussmessung von Rauchgas
- Überwachung von Kesselabgasen
- Industrielle Emissionskanäle
- Laufzeitmessung in heißen Gasen
