Medición ultrasónica en gases de combustión a alta temperatura

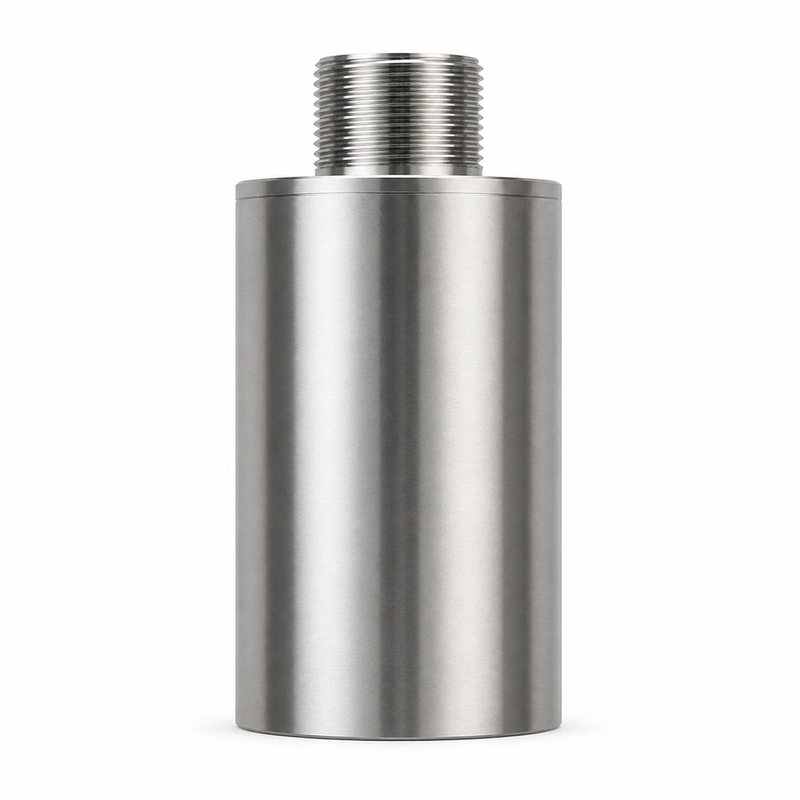

El BBFM-Q34K es un transductor ultrasónico de caudal de 34 kHz destinado a medir gases de combustión, supervisar gases de caldera, trabajar en conductos de emisiones industriales y realizar mediciones por tiempo de tránsito en gases a alta temperatura.
Su intervalo de funcionamiento es de -20 a +150°C. Admite una presión máxima de 3 kgf o 0,3 MPa y ofrece un grado de protección IP68.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q34K |
| Frecuencia central | 34 kHz ±5% |
| Impedancia mínima | 900 Ω ±20% |
| Capacitancia | 5.000 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <1.500 Vpp |
| Temperatura de funcionamiento | -20 a +150°C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Ángulo del haz a media potencia | 11,5° ±10% a -3 dB |
| Material de la carcasa | Acero inoxidable |
| Grado de protección | IP68 |
Aplicaciones especificadas
- Medición del caudal de gases de combustión
- Supervisión de gases de escape de calderas
- Conductos de emisiones industriales
- Medición por tiempo de tránsito en gases a alta temperatura
