Mesure ultrasonore en contact avec le liquide

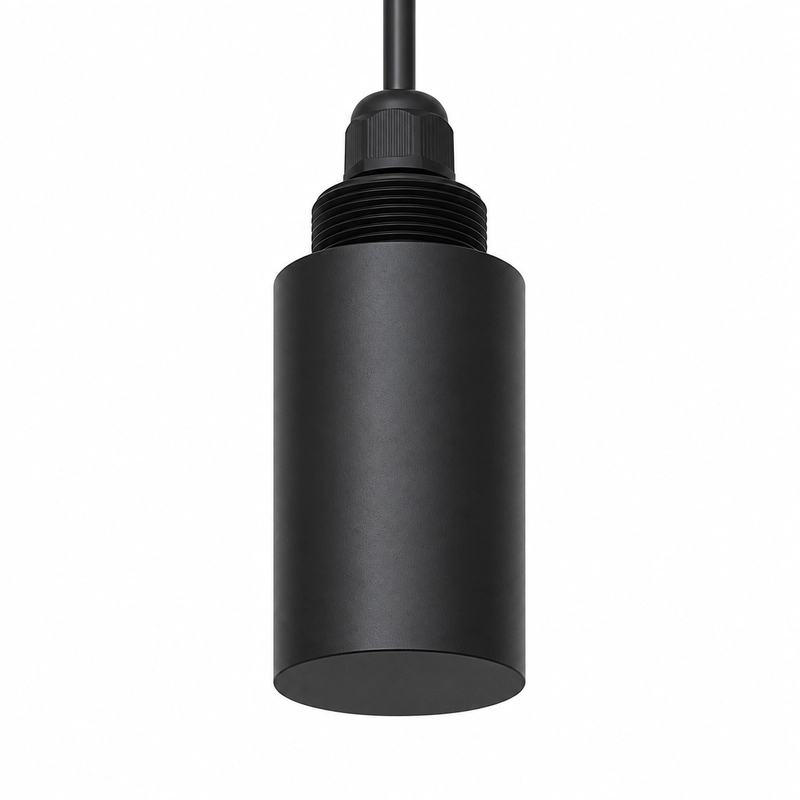

Le BBFM-Q25K est destiné aux débitmètres industriels pour liquides, à la mesure de vitesse en conduite, à la surveillance du débit en traitement de l’eau et aux modules de mesure intégrés. Sa fréquence centrale est de 25 kHz ±5% et sa portée de référence annoncée atteint 500 m.
Son champ acoustique est omnidirectionnel dans le plan horizontal. Cette caractéristique doit être prise en compte avec le trajet acoustique requis lors de l’implantation du transducteur.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q25K |
| Fréquence centrale | 25 kHz ±5% |
| Portée recommandée | 500 m |
| Impédance minimale | 150 Ω ±20% |
| Capacité | 16000 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <500 Vpp |
| Température de fonctionnement | -10 à +40°C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Champ acoustique | Omnidirectionnel horizontalement |
| Montage | Voir le plan d’encombrement du produit |
| Indice de protection | IP68 |
| Poids | 390 g ±5% avec câble de 2 m |
Applications indiquées
- Débitmètres industriels pour liquides
- Mesure de vitesse en conduite
- Surveillance du débit dans le traitement de l’eau
- Modules de mesure de débit intégrés
Intégration électrique et mécanique
L’électronique d’émission et de réception doit être adaptée à l’impédance minimale de 150 Ω ±20% et à la capacité de 16000 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 500 Vpp.
Le plan d’encombrement doit être contrôlé par rapport à l’espace de montage. Les conditions de service doivent rester entre -10 et +40°C et à 3 kgf ou 0,3 MPa au maximum, tout en conservant l’indice IP68 indiqué.
