Medienberührende Ultraschallmessung für Flüssigkeitsdurchfluss

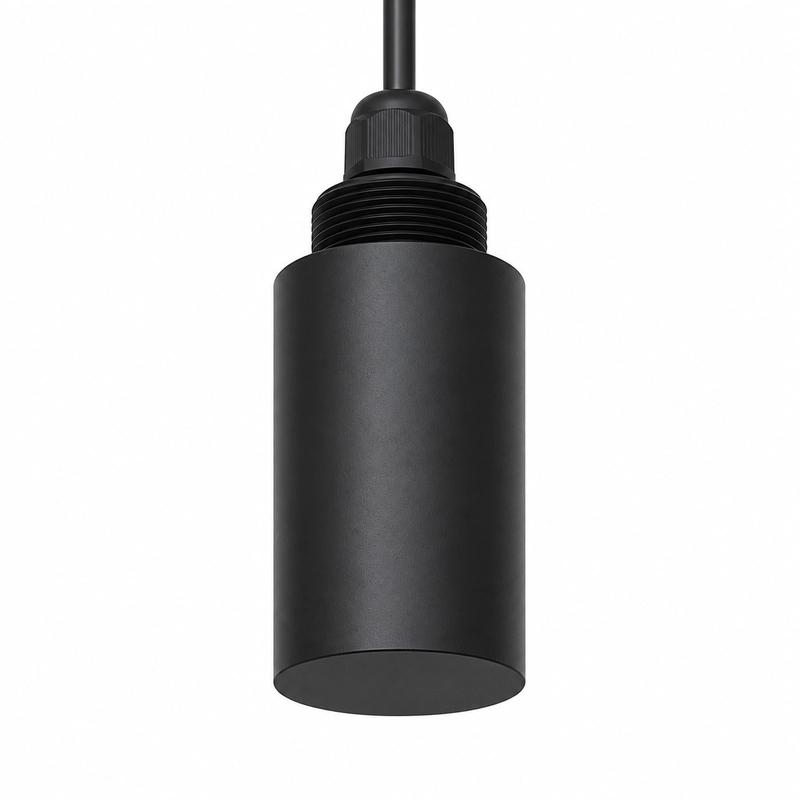

Der BBFM-Q25K ist für industrielle Flüssigkeitsdurchflussmesser, Geschwindigkeitsmessungen in Rohrleitungen, die Durchflussüberwachung in der Wasseraufbereitung und integrierte Messmodule vorgesehen. Die Mittenfrequenz beträgt 25 kHz ±5%, der angegebene Referenzbereich 500 m.
Das Schallfeld ist in horizontaler Ebene omnidirektional. Diese Eigenschaft ist bei der Anordnung des Wandlers gemeinsam mit dem erforderlichen Schallweg zu berücksichtigen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q25K |
| Mittenfrequenz | 25 kHz ±5% |
| Empfohlener Bereich | 500 m |
| Minimale Impedanz | 150 Ω ±20% |
| Kapazität | 16000 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <500 Vpp |
| Betriebstemperatur | -10 bis +40°C |
| Druckfestigkeit | ≤3 kgf oder 0,3 MPa |
| Schallfeld | Horizontal omnidirektional |
| Montage | Siehe Produktmaßzeichnung |
| Schutzart | IP68 |
| Gewicht | 390 g ±5% mit 2-m-Kabel |
Angegebene Anwendungen
- Industrielle Flüssigkeitsdurchflussmesser
- Geschwindigkeitsmessung in Rohrleitungen
- Durchflussüberwachung in der Wasseraufbereitung
- Integrierte Durchflussmessmodule
Elektrische und mechanische Einbindung
Die Sende- und Empfangselektronik ist auf die minimale Impedanz von 150 Ω ±20% und die Kapazität von 16000 pF ±20% bei 1 kHz abzustimmen. Die Spitzenspannung muss unter 500 Vpp bleiben.
Die Produktmaßzeichnung ist mit dem verfügbaren Einbauraum abzugleichen. Die Betriebsbedingungen müssen zwischen -10 und +40°C sowie bei höchstens 3 kgf beziehungsweise 0,3 MPa liegen; dabei ist die angegebene Schutzart IP68 zu erhalten.
