Medición ultrasónica en contacto con el líquido

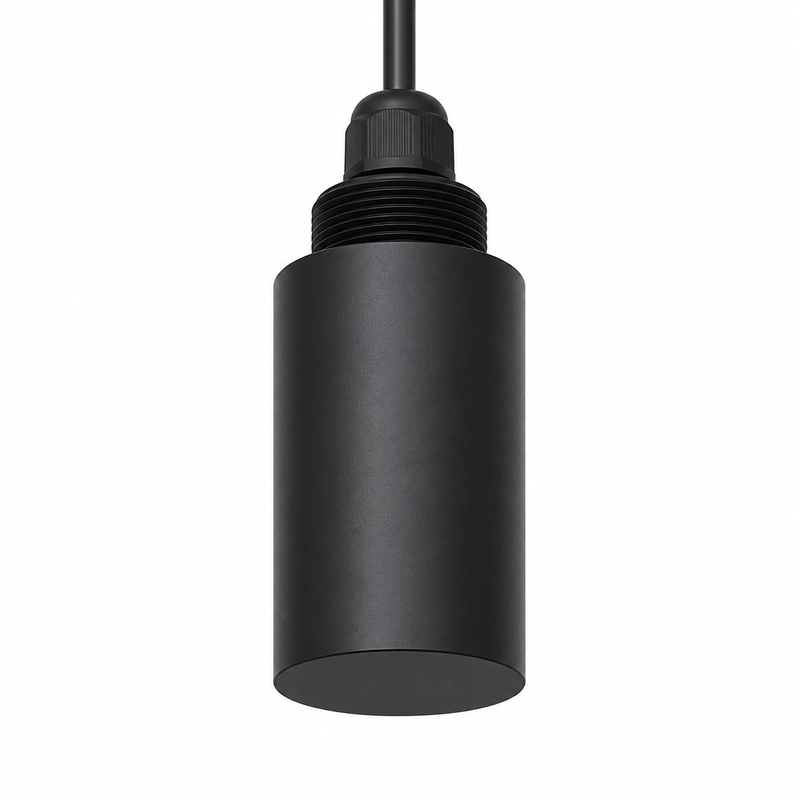

El BBFM-Q25K está especificado para caudalímetros industriales de líquidos, medición de velocidad en tuberías, control de caudal en tratamiento de agua y módulos de medición integrados. Su frecuencia central es de 25 kHz ±5% y el alcance de referencia indicado es de 500 m.
El campo acústico es omnidireccional en el plano horizontal. Esta característica debe evaluarse junto con la trayectoria acústica necesaria al definir la posición del transductor.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q25K |
| Frecuencia central | 25 kHz ±5% |
| Alcance recomendado | 500 m |
| Impedancia mínima | 150 Ω ±20% |
| Capacitancia | 16000 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <500 Vpp |
| Temperatura de funcionamiento | -10 a +40°C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Campo acústico | Omnidireccional horizontalmente |
| Montaje | Consultar el plano dimensional del producto |
| Grado de protección | IP68 |
| Peso | 390 g ±5% con cable de 2 m |
Aplicaciones especificadas
- Caudalímetros industriales de líquidos
- Medición de velocidad en tuberías
- Control de caudal en tratamiento de agua
- Módulos integrados de medición de caudal
Integración eléctrica y mecánica
La electrónica de emisión y recepción debe adaptarse a la impedancia mínima de 150 Ω ±20% y a la capacitancia de 16000 pF ±20% a 1 kHz. La tensión de pico debe mantenerse por debajo de 500 Vpp.
El plano dimensional debe comprobarse frente al espacio disponible. Las condiciones de servicio deben permanecer entre -10 y +40°C y no superar 3 kgf o 0,3 MPa, manteniendo el grado de protección IP68 especificado.
