Mesure ultrasonore basse fréquence dans les fumées chaudes

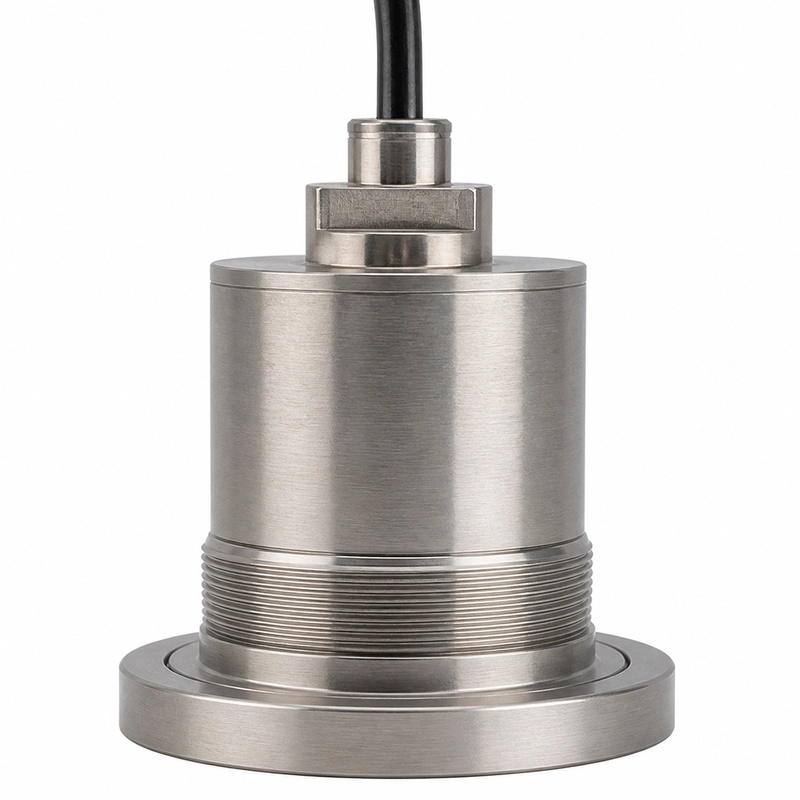

Le BBFM-Q25K-B est un transducteur ultrasonore de 25 kHz pour la mesure du débit des fumées à haute température. Il convient au suivi des gaz de chaudière, aux conduits d’émissions industrielles et à la mesure du temps de transit des gaz chauds.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q25K-B |
| Fréquence centrale | 25 kHz ±5 % |
| Impédance minimale | 350 Ω ±20 % |
| Capacité | 6 000 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <3 000 Vpp |
| Température de fonctionnement | -40 à +150 °C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Matériau du boîtier | Alliage de titane |
| Indice de protection | IP68 |
Applications
- Mesure du débit des fumées
- Surveillance des gaz d’échappement de chaudière
- Conduits d’émissions industrielles
- Mesure du temps de transit des gaz à haute température
Sélection et intégration
La sélection doit tenir compte de la composition et de la température du gaz, du trajet acoustique requis, de la géométrie du conduit, de l’espace d’installation disponible, de la pression, du niveau de protection ainsi que de l’électronique d’émission-réception.
