Niederfrequente Ultraschallmessung in heißen Rauchgasen

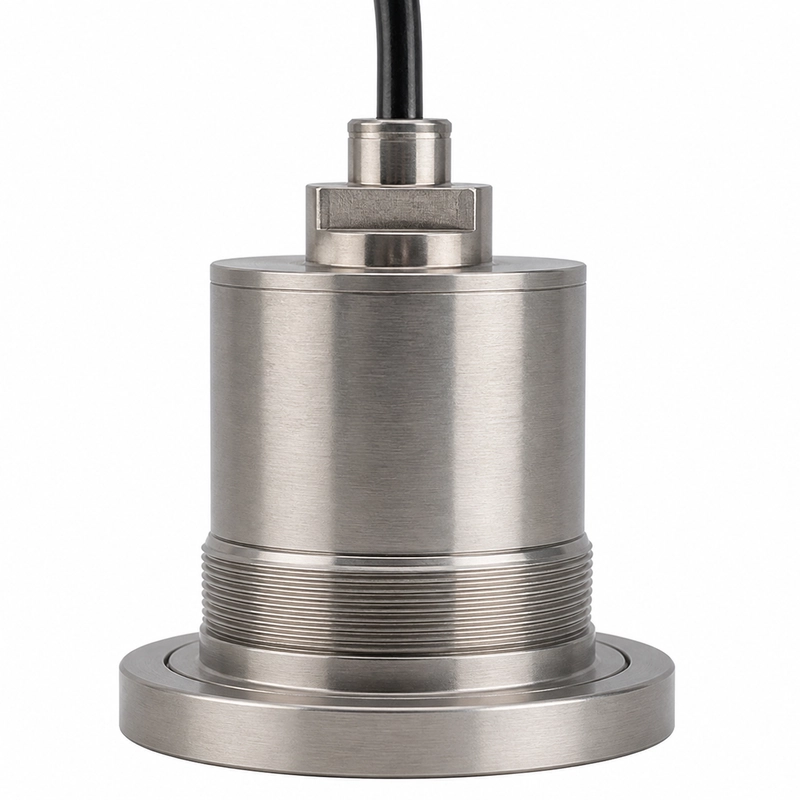

Der BBFM-Q25K-B ist ein 25-kHz-Ultraschallwandler zur Durchflussmessung in heißen Rauchgasen. Er eignet sich für Kesselabgasüberwachung, industrielle Emissionskanäle und die Laufzeitmessung von Gasen bei hoher Temperatur.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q25K-B |
| Mittenfrequenz | 25 kHz ±5 % |
| Minimale Impedanz | 350 Ω ±20 % |
| Kapazität | 6.000 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <3.000 Vpp |
| Betriebstemperatur | -40 bis +150 °C |
| Zulässiger Druck | ≤3 kgf oder 0,3 MPa |
| Gehäusewerkstoff | Titanlegierung |
| Schutzart | IP68 |
Anwendungen
- Rauchgas-Durchflussmessung
- Kesselabgasüberwachung
- Industrielle Emissionskanäle
- Laufzeitmessung von Gasen bei hoher Temperatur
Auswahl und Integration
Bei der Auswahl sind Gaszusammensetzung und Temperatur, erforderlicher Schallweg, Kanalgeometrie, verfügbarer Einbauraum, Betriebsdruck, Schutzanforderungen sowie die Sende- und Empfangselektronik zu berücksichtigen.
