Medición ultrasónica de baja frecuencia en gases calientes

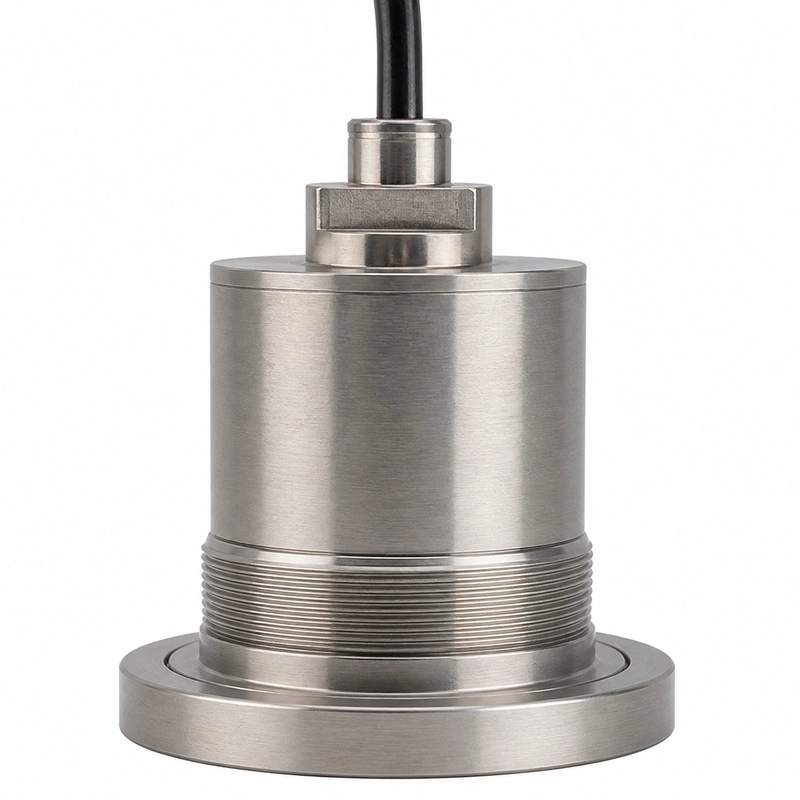

El BBFM-Q25K-B es un transductor ultrasónico de 25 kHz para medir el caudal de gases de combustión a alta temperatura. Se utiliza en la monitorización de gases de caldera, conductos de emisiones industriales y medición por tiempo de tránsito de gases calientes.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q25K-B |
| Frecuencia central | 25 kHz ±5 % |
| Impedancia mínima | 350 Ω ±20 % |
| Capacitancia | 6.000 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <3.000 Vpp |
| Temperatura de funcionamiento | -40 a +150 °C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Material de la carcasa | Aleación de titanio |
| Grado de protección | IP68 |
Aplicaciones
- Medición del caudal de gases de combustión
- Monitorización de gases de escape de calderas
- Conductos de emisiones industriales
- Medición por tiempo de tránsito de gases a alta temperatura
Selección e integración
La selección debe considerar la composición y la temperatura del gas, el trayecto acústico requerido, la geometría del conducto, el espacio de instalación disponible, la presión, el grado de protección y la electrónica de emisión y recepción.
