Présentation du produit

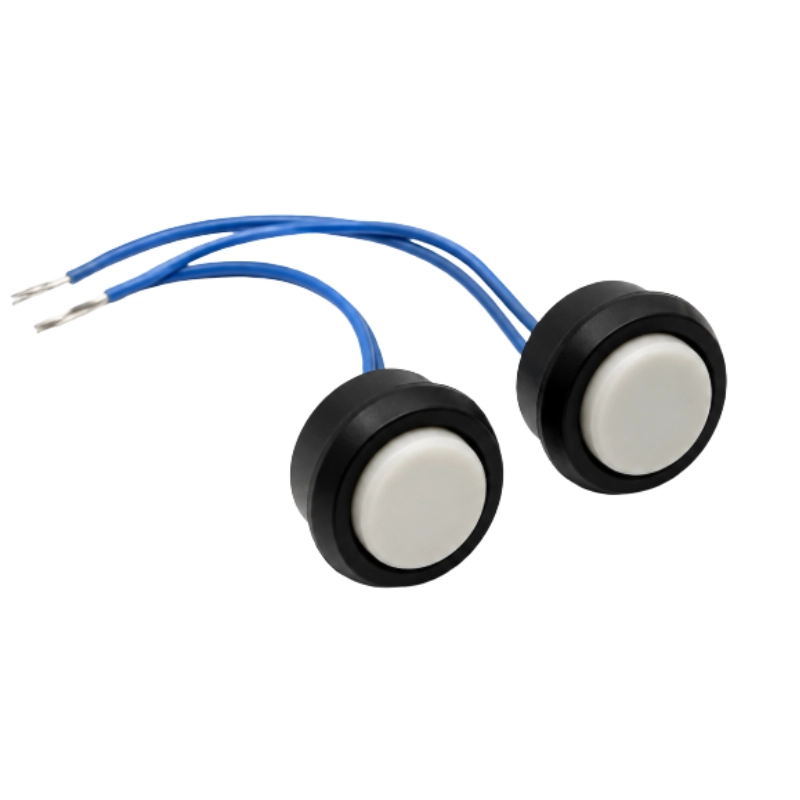

Le BBFM-Q200K est un transducteur ultrasonore de 200 kHz destiné aux débitmètres à ultrasons et aux modules de comptage de gaz. Il s’intègre comme élément acoustique d’émission et de réception dans les systèmes de mesure de débit gazeux, notamment les instruments OEM nécessitant un trajet acoustique stable. Il offre un angle de faisceau nominal de 12°, une protection IP65 et une plage de service de -20 à 70 °C.
Caractéristiques principales
- Fréquence centrale de service de 200 kHz
- Angle de faisceau nominal de 12°
- Conçu pour l’intégration dans les débitmètres à gaz ultrasonores
- Pression ambiante inférieure à 0,3 MPa
- Protection IP65
- Masse unitaire d’environ 3,5 g
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fréquence centrale de service | 200 kHz ±4 % |
| Bande passante | ±5 % |
| Sensibilité combinée émission/réception | >1,5 V |
| Conditions d’essai de sensibilité | 3 V crête à crête, 8 cycles, distance émetteur-récepteur de 8 cm |
| Angle du faisceau (-3 dB, angle total) | 12° ±2° |
| Capacité | 2 000 pF ±20 % |
| Impédance parallèle minimale | 250 Ω ±30 % |
| Tension de service maximale | <100 V, impulsions, rapport cyclique 2 % |
| Pression ambiante | <0,3 MPa |
| Température de service | -20 à 70 °C |
| Masse | 3,5 g |
| Spécification du fil | Fil PTFE de 0,2 mm |
| Indice de protection | IP65 |
| Température d’essai des paramètres | 25 °C |
Applications typiques
- Débitmètres à gaz ultrasonores
- Modules de mesure du débit de gaz
- Équipements industriels de comptage de gaz
- Systèmes OEM de mesure ultrasonore des gaz
