Produktübersicht

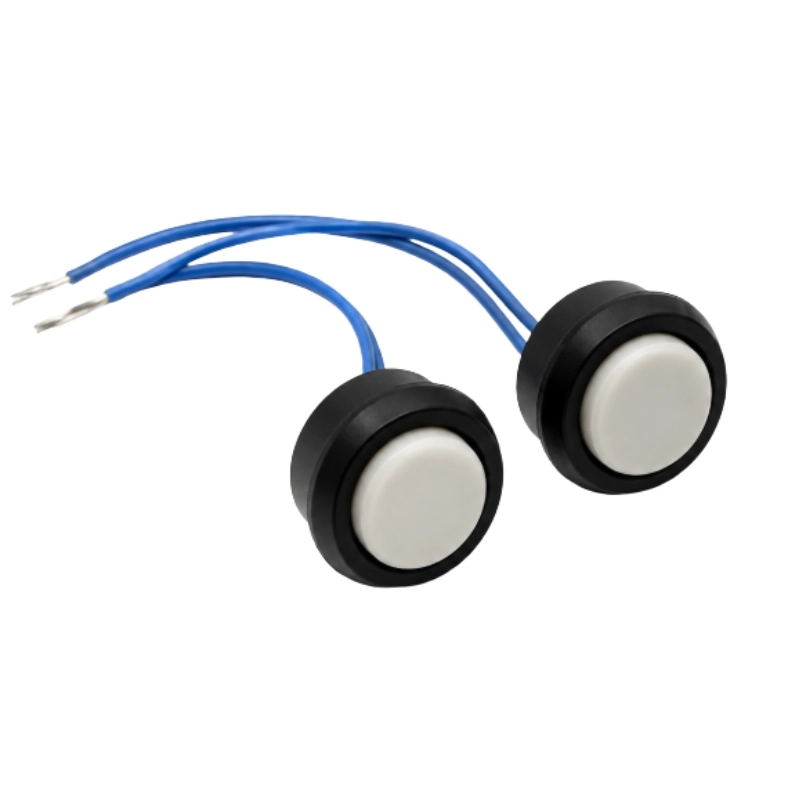

BBFM-Q200K ist ein 200-kHz-Ultraschallwandler für Ultraschall-Gasdurchflussmesser und Gasmessmodule. Er kann als akustisches Sende- und Empfangselement in Gasdurchfluss-Messsysteme integriert werden, einschließlich OEM-Instrumenten und Messgeräten, die einen stabilen akustischen Pfad benötigen.
Der Wandler bietet einen nominalen Strahlwinkel von 12°, IP65-Schutz und einen Betriebstemperaturbereich von -20 bis 70 °C. Er eignet sich als akustische Messkomponente in verschiedenen Gasdurchfluss-Messgeräten.
Hauptmerkmale
- 200 kHz zentrale Arbeitsfrequenz
- 12° nominaler Strahlwinkel
- Für die Integration in Ultraschall-Gasdurchflussmesser ausgelegt
- Umgebungsdruck unter 0,3 MPa
- IP65-Schutz
- Ungefähres Stückgewicht von 3,5 g
Technische Daten
| Parameter | Wert |
|---|---|
| Zentrale Arbeitsfrequenz | 200 kHz ±4% |
| Frequenzbandbreite | ±5% |
| Kombinierte Sende- und Empfangsempfindlichkeit | >1,5 V |
| Prüfbedingungen für Empfindlichkeit | 3 Vp-p, 8 Zyklen, 8 cm Abstand zwischen Sender und Empfänger |
| Strahlwinkel (-3 dB Vollwinkel) | 12° ±2° |
| Kapazität | 2000 pF ±20% |
| Minimaler Parallelwiderstand | 250 Ω ±30% |
| Maximale Betriebsspannung | <100 V, Puls, 2% Tastgrad |
| Umgebungsdruck | <0,3 MPa |
| Betriebstemperatur | -20 bis 70 °C |
| Gewicht | 3,5 g |
| Leitungsspezifikation | 0,2 mm PTFE-Leitung |
| Schutzart | IP65 |
| Parameter-Prüftemperatur | 25 °C |
Typische Anwendungen
- Ultraschall-Gasdurchflussmesser
- Gasdurchfluss-Messmodule
- Industrielle Gasmessgeräte
- OEM-Systeme zur Ultraschall-Gasmessung
