Descripción del producto

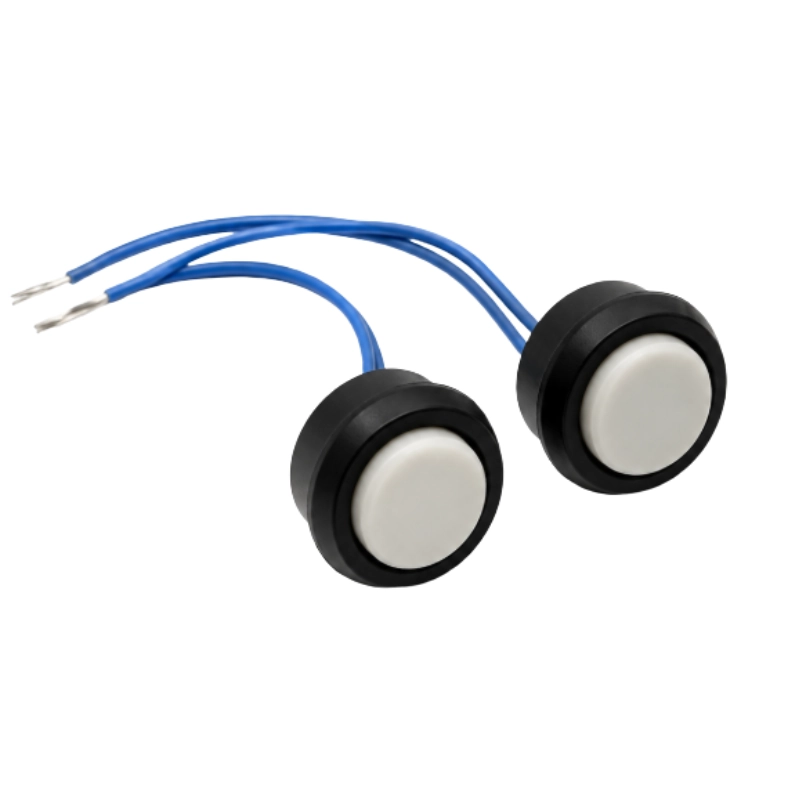

BBFM-Q200K es un transductor ultrasónico de 200 kHz para caudalímetros ultrasónicos de gas y módulos de medición de gas. Puede integrarse como elemento acústico de transmisión y recepción en sistemas de medición de caudal de gas, incluidos instrumentos OEM y equipos de medición que requieren una trayectoria acústica estable.
El transductor ofrece un ángulo de haz nominal de 12°, protección IP65 y un rango de temperatura de trabajo de -20 a 70 °C. Es adecuado como componente acústico de medición en diversos equipos de medición de caudal de gas.
Características principales
- Frecuencia central de trabajo de 200 kHz
- Ángulo de haz nominal de 12°
- Diseñado para integrarse en caudalímetros ultrasónicos de gas
- Presión ambiental inferior a 0,3 MPa
- Protección IP65
- Peso unitario aproximado de 3,5 g
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Frecuencia central de trabajo | 200 kHz ±4% |
| Ancho de banda de frecuencia | ±5% |
| Sensibilidad combinada de transmisión y recepción | >1,5 V |
| Condiciones de prueba de sensibilidad | 3 Vp-p, 8 ciclos, 8 cm de distancia entre transmisor y receptor |
| Ángulo del haz (-3 dB, ángulo completo) | 12° ±2° |
| Capacitancia | 2000 pF ±20% |
| Impedancia paralela mínima | 250 Ω ±30% |
| Tensión máxima de trabajo | <100 V, pulso, ciclo de trabajo del 2% |
| Presión ambiental | <0,3 MPa |
| Temperatura de trabajo | -20 a 70 °C |
| Peso | 3,5 g |
| Especificación del cable | Cable PTFE de 0,2 mm |
| Grado de protección | IP65 |
| Temperatura de prueba de parámetros | 25 °C |
Aplicaciones típicas
- Caudalímetros ultrasónicos de gas
- Módulos de medición de caudal de gas
- Equipos industriales de medición de gas
- Sistemas OEM de medición ultrasónica de gas
