Comptage de gaz à 160 kHz sur une portée de 0,15 à 2 m

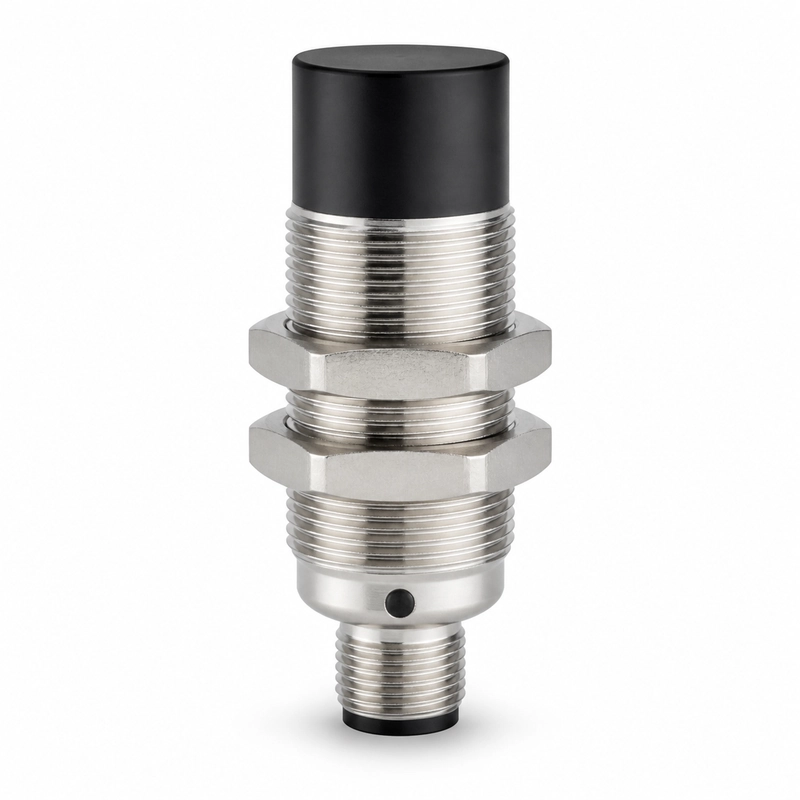

Le BBFM-Q160K est un transducteur ultrasonore destiné aux débitmètres industriels, aux compteurs de gaz, à la mesure de vitesse et aux modules de mesure par temps de transit.
Sa fréquence centrale est de 160 kHz ±5% et sa portée de référence va de 0,15 à 2 m. L’angle du faisceau à mi-puissance est de 9,8° ±10% à -3 dB.
Performances et paramètres d’interface
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q160K |
| Fréquence centrale | 160 kHz ±5% |
| Portée recommandée | 0,15 à 2 m |
| Impédance minimale | 350 Ω ±20% |
| Capacité | 900 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <450 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤16 kgf ou 1,6 MPa |
| Angle du faisceau à mi-puissance | 9,8° ±10% à -3 dB |
| Matériau du boîtier | Alliage de titane |
| Montage | Se reporter au plan d’encombrement du produit |
| Indice de protection | IP68 |
| Poids | 10,5 g ±5% avec câble de 22 cm |
Fonctions de comptage indiquées
- Débitmètres de gaz industriels
- Compteurs de gaz
- Mesure de la vitesse des gaz
- Modules de mesure par temps de transit
Adaptation du trajet et de l’électronique
Le trajet acoustique doit être défini dans la portée de référence de 0,15 à 2 m en tenant compte de l’angle de 9,8°, du gaz et de la géométrie de montage disponible.
L’interface électronique est à adapter à l’impédance minimale de 350 Ω ±20% et à la capacité de 900 pF ±20% mesurée à 1 kHz. La tension de crête doit rester inférieure à 450 Vpp.
Vérification de l’environnement et de la configuration
Le fonctionnement doit rester entre -40 et +80°C et sous 16 kgf ou 1,6 MPa. Le produit est classé IP68. Le poids de 10,5 g ±5% correspond à la version avec câble de 22 cm ; les dimensions exactes sont à relever sur le plan du produit.
