Medición de gas a 160 kHz con alcance de 0,15 a 2 m

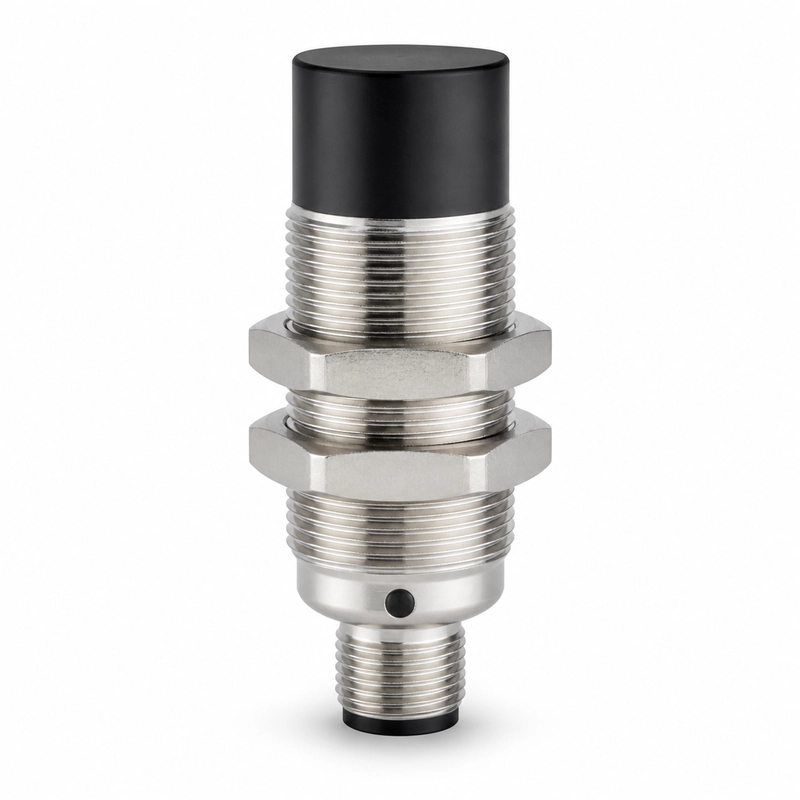

El BBFM-Q160K es un transductor ultrasónico destinado a caudalímetros industriales, contadores de gas, medición de velocidad y módulos de medida por tiempo de tránsito.
Su frecuencia central es de 160 kHz ±5% y su alcance de referencia es de 0,15 a 2 m. El ángulo del haz a media potencia es de 9,8° ±10% a -3 dB.
Prestaciones y parámetros de interfaz
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q160K |
| Frecuencia central | 160 kHz ±5% |
| Alcance recomendado | 0,15 a 2 m |
| Impedancia mínima | 350 Ω ±20% |
| Capacitancia | 900 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <450 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | ≤16 kgf o 1,6 MPa |
| Ángulo del haz a media potencia | 9,8° ±10% a -3 dB |
| Material de la carcasa | Aleación de titanio |
| Montaje | Consultar el plano dimensional del producto |
| Grado de protección | IP68 |
| Peso | 10,5 g ±5% con cable de 22 cm |
Funciones de medición indicadas
- Caudalímetros industriales de gas
- Contadores de gas
- Medición de velocidad del gas
- Módulos de medición por tiempo de tránsito
Ajuste de la trayectoria y la electrónica
La trayectoria acústica debe definirse dentro del alcance de 0,15 a 2 m, teniendo en cuenta el ángulo de 9,8°, el gas y la geometría disponible para el montaje.
La interfaz electrónica debe adaptarse a una impedancia mínima de 350 Ω ±20% y una capacitancia de 900 pF ±20% a 1 kHz. La tensión de pico debe permanecer por debajo de 450 Vpp.
Comprobación del entorno y la configuración
El funcionamiento debe mantenerse entre -40 y +80°C y por debajo de 16 kgf o 1,6 MPa. El producto tiene protección IP68. El peso de 10,5 g ±5% corresponde a la versión con cable de 22 cm; las dimensiones exactas figuran en el plano del producto.
