160-kHz-Gasmessung im Referenzbereich von 0,15 bis 2 m

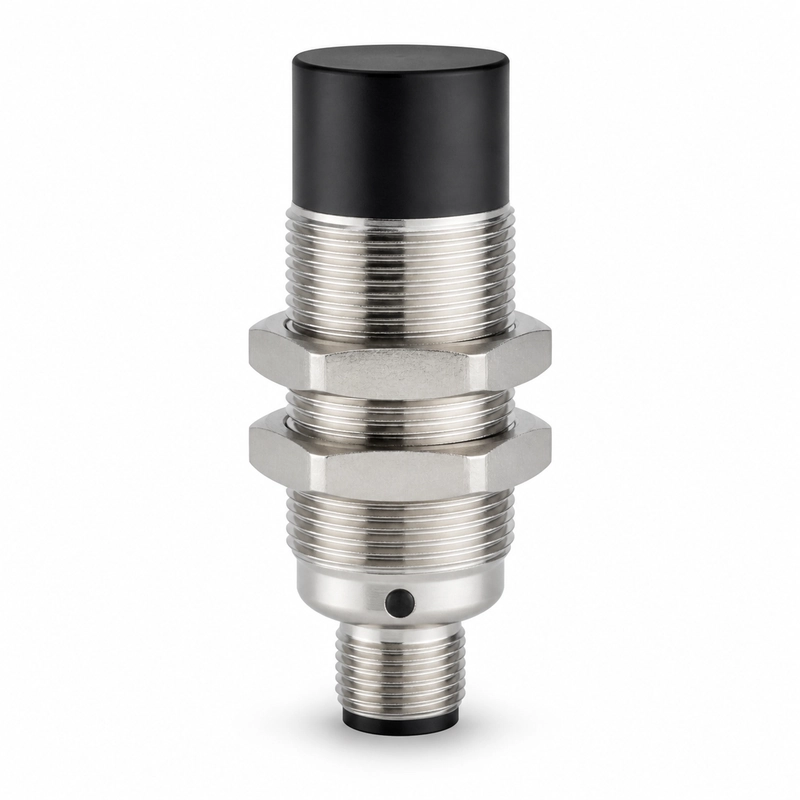

Der BBFM-Q160K ist ein Ultraschallwandler für industrielle Gasdurchflussmesser, Gaszähler, die Messung der Gasgeschwindigkeit und Laufzeitmessmodule.
Die Mittenfrequenz beträgt 160 kHz ±5%, der Referenzbereich 0,15 bis 2 m. Die Halbwertsbreite des Schallkegels ist mit 9,8° ±10% bei -3 dB angegeben.
Leistungs- und Schnittstellendaten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q160K |
| Mittenfrequenz | 160 kHz ±5% |
| Empfohlener Bereich | 0,15 bis 2 m |
| Minimale Impedanz | 350 Ω ±20% |
| Kapazität | 900 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <450 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Druckfestigkeit | ≤16 kgf oder 1,6 MPa |
| Halbwertsbreite des Schallkegels | 9,8° ±10% bei -3 dB |
| Gehäusewerkstoff | Titanlegierung |
| Montage | Siehe Maßzeichnung des Produkts |
| Schutzart | IP68 |
| Gewicht | 10,5 g ±5% mit 22-cm-Kabel |
In der Quelle genannte Messfunktionen
- Industrielle Gasdurchflussmesser
- Gaszähler
- Messung der Gasgeschwindigkeit
- Laufzeitmodule für Gasmessungen
Abstimmung von Schallweg und Elektronik
Der Schallweg ist innerhalb des Referenzbereichs von 0,15 bis 2 m festzulegen. Dabei sind die Halbwertsbreite von 9,8°, das Gasmedium und die verfügbare Montagegeometrie zu berücksichtigen.
Die elektronische Schnittstelle ist auf eine minimale Impedanz von 350 Ω ±20% und eine Kapazität von 900 pF ±20% bei 1 kHz abzustimmen. Die Spitzenspannung muss unter 450 Vpp bleiben.
Prüfung von Umgebung und Konfiguration
Der Betrieb muss zwischen -40 und +80°C und unterhalb von 16 kgf beziehungsweise 1,6 MPa erfolgen. Das Produkt besitzt die Schutzart IP68. Das Gewicht von 10,5 g ±5% gilt für die Ausführung mit 22-cm-Kabel; die exakten Einbaumaße sind der Produktzeichnung zu entnehmen.
