Mesure du débit de gaz sur un trajet de référence de 0,10 à 1,5 m

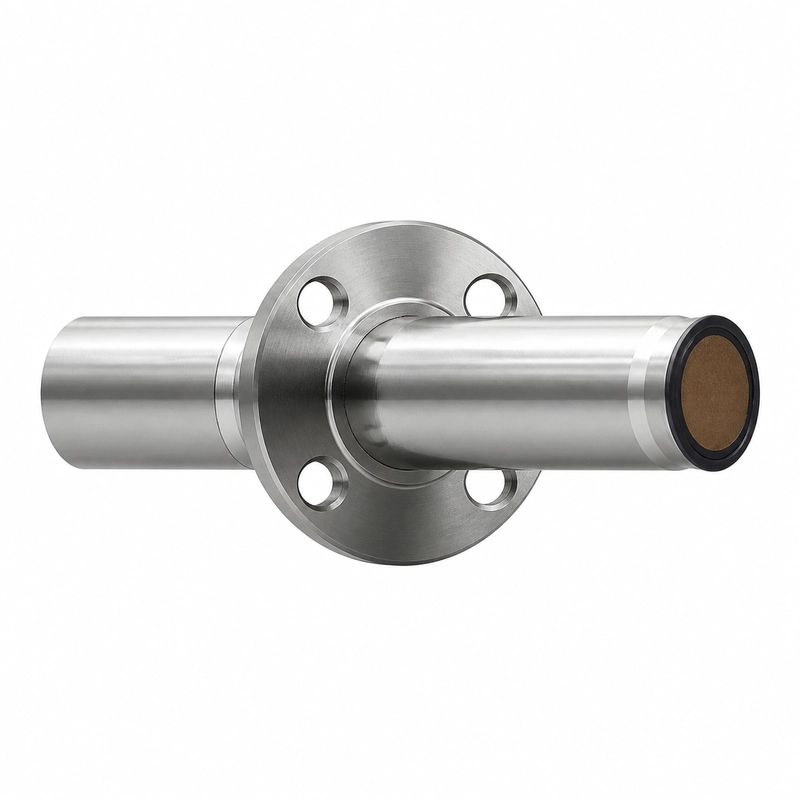

Le BBFM-Q135K est un transducteur ultrasonore de 135 kHz destiné à la mesure du débit de gaz. Ses applications couvrent les débitmètres industriels, les compteurs de gaz, la mesure de vitesse et les modules fonctionnant par temps de transit.
La portée recommandée va de 0,10 à 1,5 m. À -3 dB, l’angle du faisceau à mi-puissance est de 7° ±10%.
Données techniques pour la conception
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q135K |
| Fréquence centrale | 135 kHz ±5% |
| Portée recommandée | 0,10 à 1,5 m |
| Impédance minimale | 500 Ω ±20% |
| Capacité | 1 900 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <300 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Angle du faisceau à mi-puissance | 7° ±10% à -3 dB |
| Matériau du boîtier | Acier inoxydable |
| Indice de protection | IP68 |
| Poids | 330 g ±5% avec câble de 1 m |
Applications au comptage des gaz
- Débitmètres de gaz industriels
- Compteurs de gaz
- Mesure de la vitesse des gaz
- Modules de mesure par temps de transit
Contraintes d’excitation et de réception
L’électronique doit être adaptée à une impédance minimale de 500 Ω ±20% et à une capacité de 1 900 pF ±20% à 1 kHz. La tension de crête d’excitation doit rester inférieure à 300 Vpp.
L’environnement de fonctionnement doit rester entre -40 et +80°C et sous la limite de 3 kgf ou 0,3 MPa. Le produit bénéficie d’un indice de protection IP68.
