Gasdurchflussmessung über einen Referenzweg von 0,10 bis 1,5 m

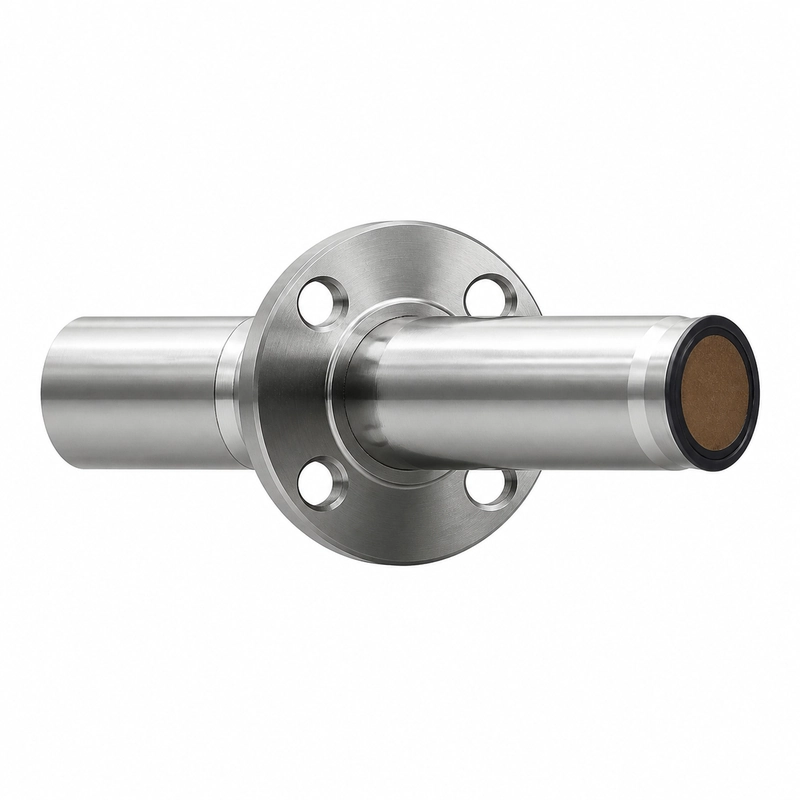

Der BBFM-Q135K ist ein 135-kHz-Ultraschallwandler zur Gasdurchflussmessung. Zu seinen Anwendungen gehören industrielle Gasdurchflussmesser, Gaszähler, die Messung der Gasgeschwindigkeit und Laufzeitmessmodule.
Der empfohlene Referenzbereich beträgt 0,10 bis 1,5 m. Bei -3 dB beträgt die Halbwertsbreite des Schallkegels 7° ±10%.
Technische Daten für die Auslegung
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q135K |
| Mittenfrequenz | 135 kHz ±5% |
| Empfohlener Bereich | 0,10 bis 1,5 m |
| Minimale Impedanz | 500 Ω ±20% |
| Kapazität | 1.900 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <300 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Druckfestigkeit | ≤3 kgf oder 0,3 MPa |
| Halbwertsbreite des Schallkegels | 7° ±10% bei -3 dB |
| Gehäusewerkstoff | Edelstahl |
| Schutzart | IP68 |
| Gewicht | 330 g ±5% mit 1-m-Kabel |
Anwendungen in der Gasmessung
- Industrielle Gasdurchflussmesser
- Gaszähler
- Messung der Gasgeschwindigkeit
- Laufzeitmodule für Gasmessungen
Anforderungen an Ansteuerung und Empfang
Die Elektronik ist auf eine minimale Impedanz von 500 Ω ±20% und eine Kapazität von 1.900 pF ±20% bei 1 kHz abzustimmen. Die Spitzenspannung der Ansteuerung muss unter 300 Vpp bleiben.
Die Betriebsumgebung muss zwischen -40 und +80°C und innerhalb der Druckgrenze von 3 kgf beziehungsweise 0,3 MPa liegen. Das Produkt besitzt die Schutzart IP68.
