Medición de caudal de gas en un trayecto de referencia de 0,10 a 1,5 m

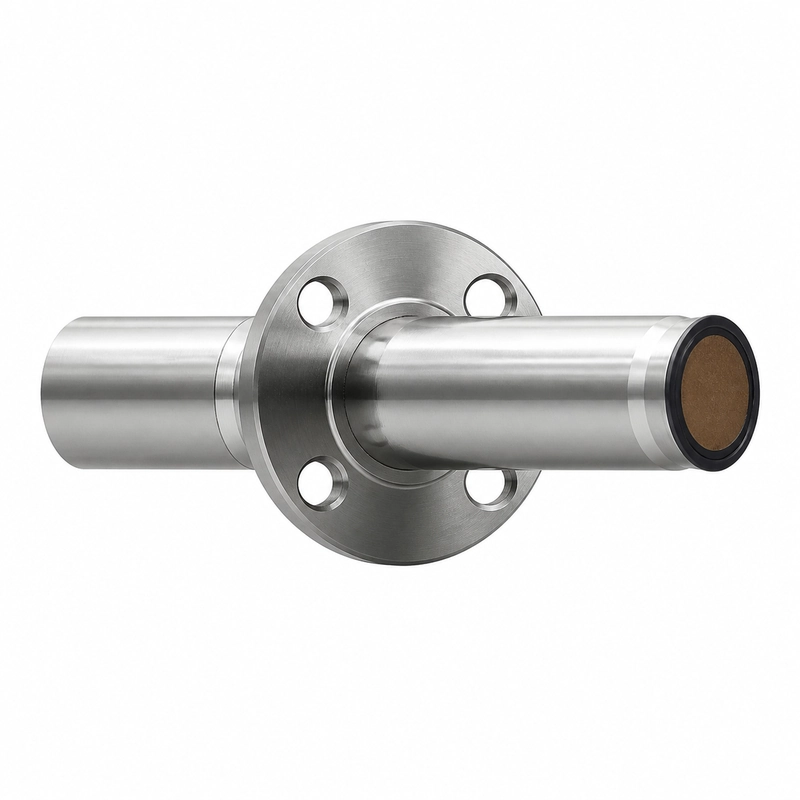

El BBFM-Q135K es un transductor ultrasónico de 135 kHz para medir caudal de gas. Sus aplicaciones incluyen caudalímetros industriales, contadores de gas, medición de velocidad y módulos por tiempo de tránsito.
El alcance recomendado es de 0,10 a 1,5 m. A -3 dB, el ángulo del haz a media potencia es de 7° ±10%.
Datos técnicos para el diseño
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q135K |
| Frecuencia central | 135 kHz ±5% |
| Alcance recomendado | 0,10 a 1,5 m |
| Impedancia mínima | 500 Ω ±20% |
| Capacitancia | 1.900 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <300 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Ángulo del haz a media potencia | 7° ±10% a -3 dB |
| Material de la carcasa | Acero inoxidable |
| Grado de protección | IP68 |
| Peso | 330 g ±5% con cable de 1 m |
Aplicaciones de medición
- Caudalímetros industriales de gas
- Contadores de gas
- Medición de velocidad del gas
- Módulos de medición por tiempo de tránsito
Requisitos de excitación y recepción
La electrónica debe adaptarse a una impedancia mínima de 500 Ω ±20% y una capacitancia de 1.900 pF ±20% a 1 kHz. La tensión de pico de excitación debe permanecer por debajo de 300 Vpp.
El entorno de trabajo debe mantenerse entre -40 y +80°C y dentro del límite de 3 kgf o 0,3 MPa. El producto tiene un grado de protección IP68.
