Portée de référence de 3 à 500 m

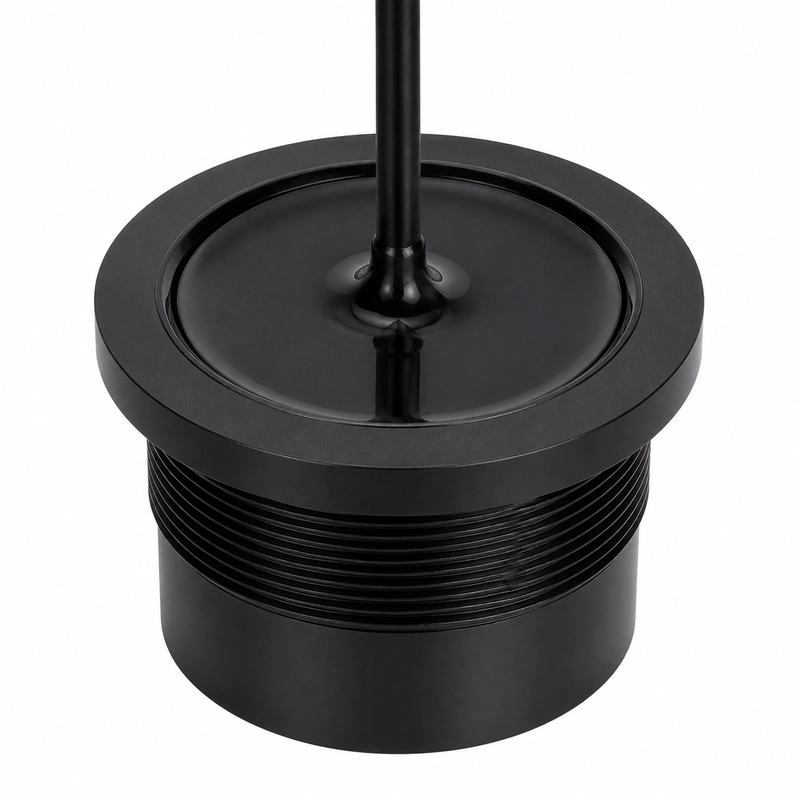

Le BBDM-D33K est un transducteur ultrasonore sous-marin de 33 kHz pour la télémétrie et la mesure de profondeur. Sa portée recommandée s’étend de 3 à 500 m et l’angle à mi-puissance à -3 dB est de 48,4° ±10 %. Il convient à l’évitement d’obstacles par les robots sous-marins, aux mesures dans les bassins et plans d’eau ainsi qu’à la détection de cibles immergées.
Données acoustiques et électriques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-D33K |
| Fréquence centrale | 33 kHz ±5 % |
| Portée recommandée | 3 à 500 m |
| Angle à mi-puissance à -3 dB | 48,4° ±10 % |
| Impédance minimale | 60 Ω ±20 % |
| Capacité | 5 000 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <1500 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | ≤10 kgf ou 1 MPa |
| Indice de protection | IP68 |
Applications
- Télémétrie et mesure de profondeur sous-marines
- Évitement d’obstacles par les robots sous-marins
- Mesure de distance dans les réservoirs et plans d’eau
- Détection de cibles sous-marines
Sélection et intégration
La sélection doit tenir compte du milieu et de la température de fonctionnement, du trajet acoustique requis, de la taille et de l’état de surface de la cible, de l’espace d’installation disponible, de la pression, du niveau de protection ainsi que de l’électronique d’émission-réception.
