Referenzreichweite von 3 bis 500 m

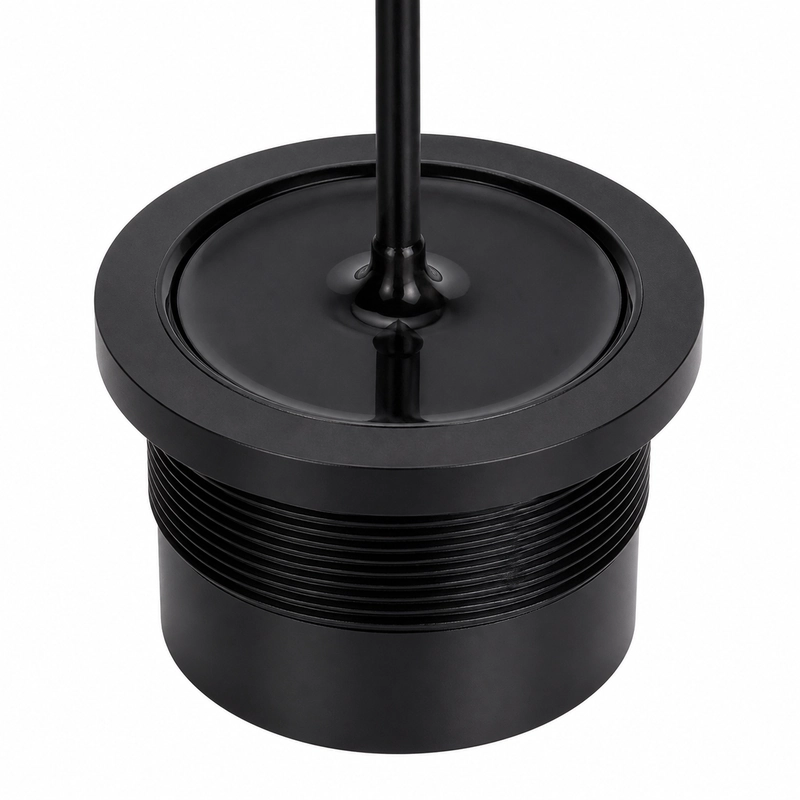

Der BBDM-D33K ist ein 33-kHz-Unterwasser-Ultraschallwandler für Distanz- und Tiefenmessungen. Die empfohlene Reichweite beträgt 3 bis 500 m, der Halbwertswinkel bei -3 dB liegt bei 48,4° ±10 %. Er eignet sich für die Hindernisvermeidung von Unterwasserrobotern, Messungen in Becken und Gewässern sowie die Detektion von Unterwasserzielen.
Akustische und elektrische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-D33K |
| Mittenfrequenz | 33 kHz ±5 % |
| Empfohlene Reichweite | 3 bis 500 m |
| Halbwertswinkel bei -3 dB | 48,4° ±10 % |
| Minimale Impedanz | 60 Ω ±20 % |
| Kapazität | 5.000 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1.500 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Druckfestigkeit | ≤10 kgf oder 1 MPa |
| Schutzart | IP68 |
Anwendungen
- Unterwasser-Distanz- und Tiefenmessung
- Hindernisvermeidung von Unterwasserrobotern
- Abstandsmessung in Becken und Gewässern
- Detektion von Unterwasserzielen
Auswahl und Integration
Bei der Auswahl sind Betriebsmedium und Temperatur, erforderlicher Schallweg, Zielgröße und Oberflächenbeschaffenheit, verfügbarer Einbauraum, Betriebsdruck, Schutzanforderungen sowie die Sende- und Empfangselektronik zu berücksichtigen.
