Alcance de referencia de 3 a 500 m

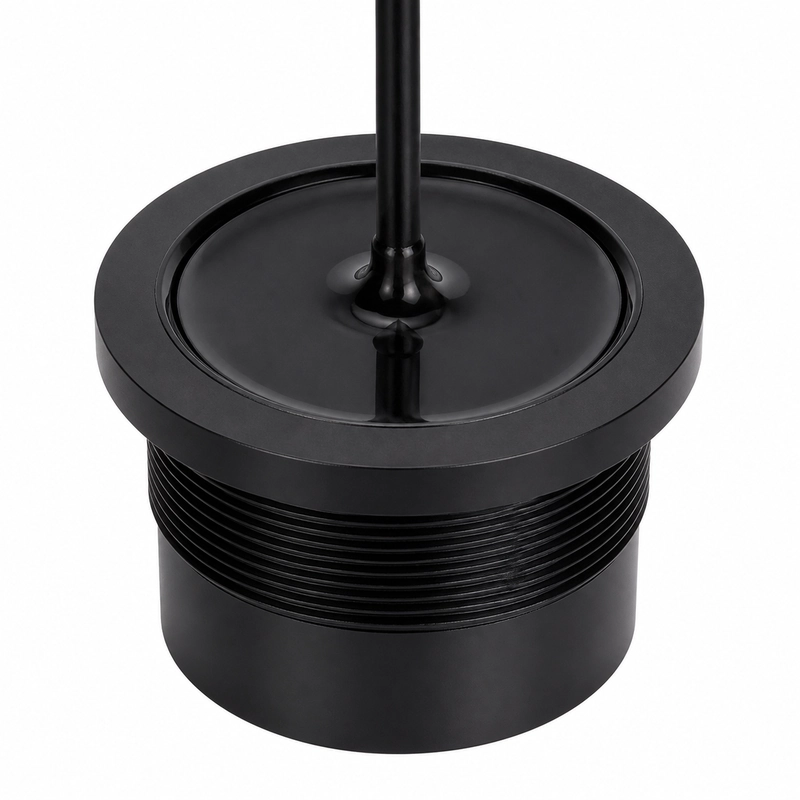

El BBDM-D33K es un transductor ultrasónico subacuático de 33 kHz para medir distancia y profundidad. Su alcance recomendado va de 3 a 500 m y el ángulo de semipotencia a -3 dB es de 48,4° ±10 %. Está indicado para evitar obstáculos en robots submarinos, realizar mediciones en depósitos y masas de agua, y detectar objetivos sumergidos.
Datos acústicos y eléctricos
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-D33K |
| Frecuencia central | 33 kHz ±5 % |
| Alcance recomendado | 3 a 500 m |
| Ángulo de semipotencia a -3 dB | 48,4° ±10 % |
| Impedancia mínima | 60 Ω ±20 % |
| Capacitancia | 5.000 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <1500 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Presión admisible | ≤10 kgf o 1 MPa |
| Grado de protección | IP68 |
Aplicaciones
- Medición subacuática de distancia y profundidad
- Prevención de obstáculos para robots subacuáticos
- Medición de distancia en depósitos y masas de agua
- Detección de objetivos subacuáticos
Selección e integración
La selección debe considerar el medio y la temperatura de trabajo, el trayecto acústico requerido, el tamaño y el estado superficial del objetivo, el espacio de instalación disponible, la presión, el grado de protección y la electrónica de emisión y recepción.
