Mesure à 15 kHz sur de longs trajets sous-marins

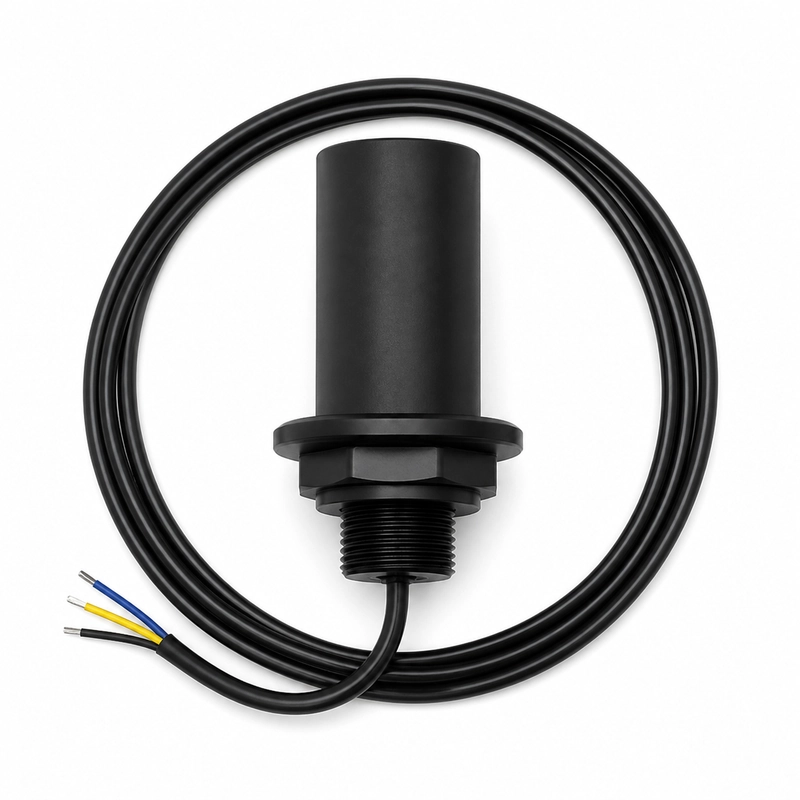

Le BBDM-D15K est un transducteur ultrasonore destiné à la télémétrie et à la mesure de profondeur sous l’eau. Sa fréquence centrale est de 15 kHz ± 5 % et sa portée de référence recommandée est de 1 000 m. Il convient à la télémétrie et à la bathymétrie, à l’évitement d’obstacles par robot sous-marin, à la mesure de distance dans les bassins et les étendues d’eau, ainsi qu’à la détection de cibles sous-marines.
Caractéristiques techniques
| Fréquence centrale | 15 kHz ± 5 % |
|---|---|
| Portée de référence recommandée | 1 000 m |
| Impédance minimale | 600 Ω ± 20 % |
| Capacité | 11 000 pF ± 20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête < 2 000 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | ≤ 10 kgf ou 1 MPa |
| Angle du faisceau à mi-puissance | 129° ± 10 % à -3 dB |
| Indice de protection | IP68 |
Configurations du champ acoustique et de la pression
Deux configurations partagent une fréquence centrale de 15 kHz ± 5 %. La version omnidirectionnelle dans le plan horizontal est donnée pour ≤ 3 kgf ou 0,3 MPa. La version dont l’angle à mi-puissance atteint 129° ± 10 % à -3 dB est donnée pour ≤ 10 kgf ou 1 MPa.
