Medición a 15 kHz en trayectos subacuáticos largos

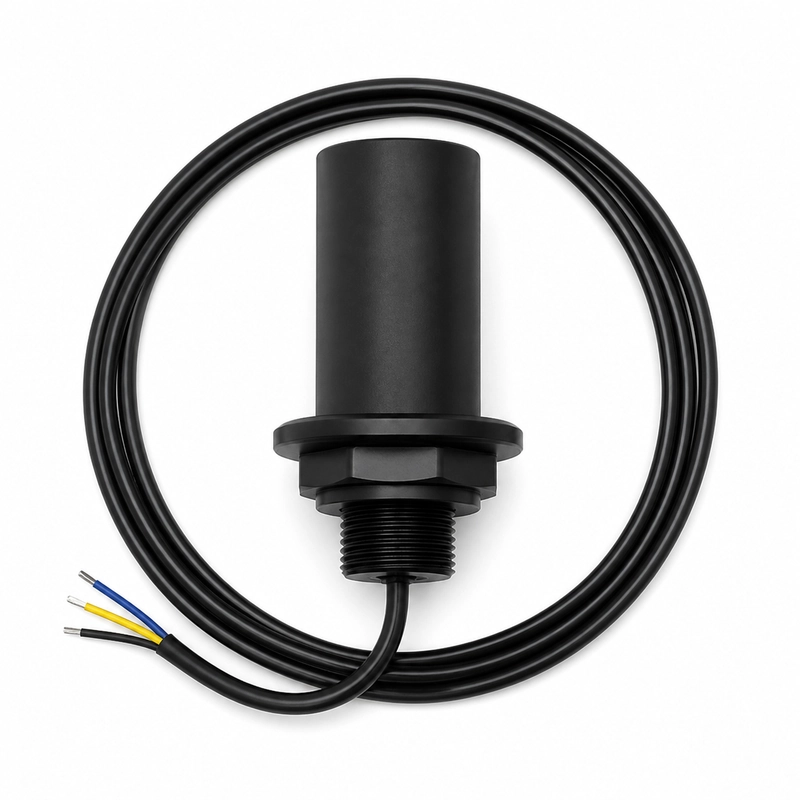

El BBDM-D15K es un transductor ultrasónico para medir distancias y profundidades bajo el agua. Su frecuencia central es de 15 kHz ± 5 % y su alcance de referencia recomendado es de 1000 m. Está indicado para medición subacuática de distancia y profundidad, evasión de obstáculos en robots submarinos, medición en depósitos y masas de agua, y detección de objetivos bajo el agua.
Especificaciones técnicas
| Frecuencia central | 15 kHz ± 5 % |
|---|---|
| Alcance de referencia recomendado | 1000 m |
| Impedancia mínima | 600 Ω ± 20 % |
| Capacitancia | 11 000 pF ± 20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <2000 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Presión admisible | ≤10 kgf o 1 MPa |
| Ángulo de semipotencia | 129° ± 10 % a -3 dB |
| Grado de protección | IP68 |
Configuraciones de campo acústico y presión
Dos configuraciones comparten una frecuencia central de 15 kHz ± 5 %. La versión omnidireccional en el plano horizontal admite ≤3 kgf o 0,3 MPa. La versión con un ángulo de semipotencia de 129° ± 10 % a -3 dB admite ≤10 kgf o 1 MPa.
