15-kHz-Messung für lange Unterwasser-Schallwege

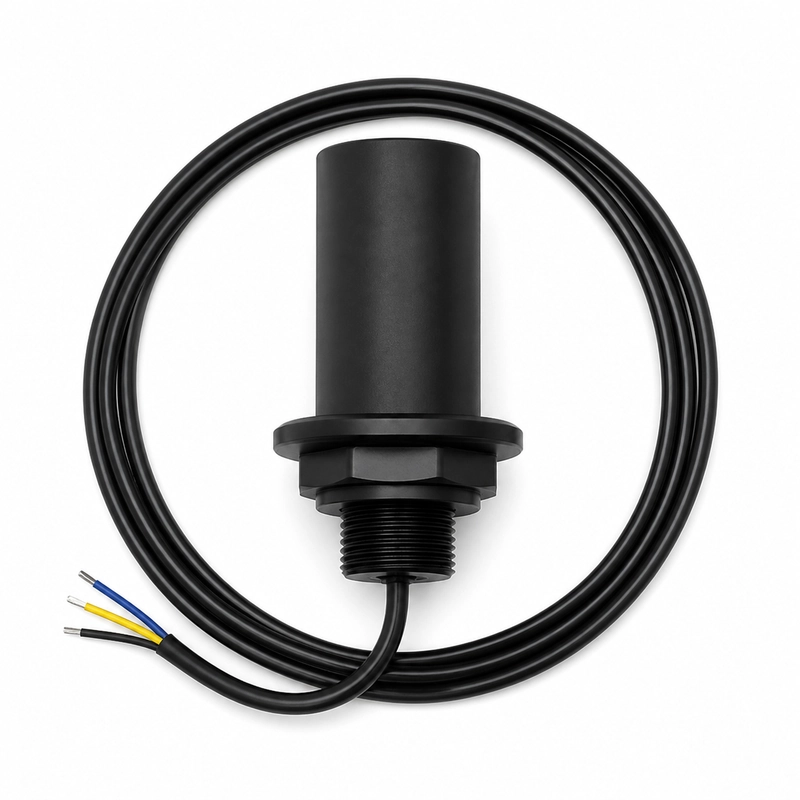

Der BBDM-D15K ist ein Ultraschallwandler zur Distanz- und Tiefenmessung unter Wasser. Die Mittenfrequenz beträgt 15 kHz ±5 %; die empfohlene Referenzreichweite liegt bei 1.000 m. Er eignet sich für Unterwasser-Distanz- und Tiefenmessungen, Hindernisvermeidung bei Unterwasserrobotern, Abstandsmessungen in Becken und Gewässern sowie die Ortung von Unterwasserzielen.
Technische Daten
| Mittenfrequenz | 15 kHz ±5 % |
|---|---|
| Empfohlene Referenzreichweite | 1.000 m |
| Minimale Impedanz | 600 Ω ±20 % |
| Kapazität | 11.000 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <2.000 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Druckfestigkeit | ≤10 kgf oder 1 MPa |
| Halbwertsbreite | 129° ±10 % bei -3 dB |
| Schutzart | IP68 |
Schallfeld- und Druckausführungen
Zwei Ausführungen haben eine Mittenfrequenz von 15 kHz ±5 %. Die horizontal omnidirektionale Ausführung ist für ≤3 kgf oder 0,3 MPa angegeben. Die Ausführung mit einer Halbwertsbreite von 129° ±10 % bei -3 dB ist für ≤10 kgf oder 1 MPa angegeben.
