Télémétrie et mesure de profondeur sous-marines

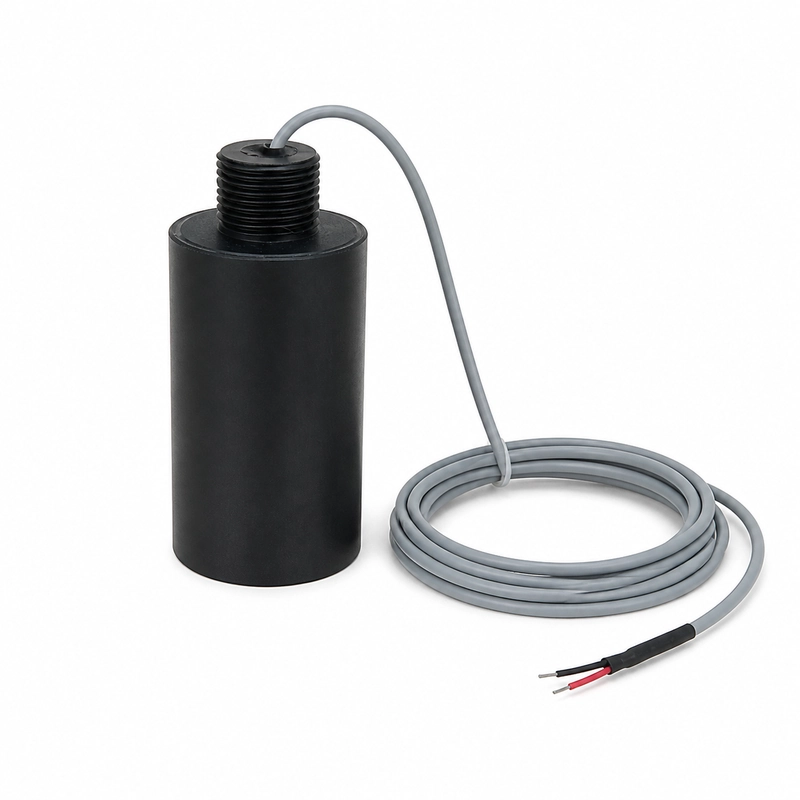

Le BBDM-D12K est un transducteur ultrasonore de 12 kHz pour la télémétrie et la mesure de profondeur sous-marines. Sa portée de référence spécifiée est de 10000 m. Les applications documentées comprennent aussi l’évitement d’obstacles par les robots sous-marins, la mesure de distance dans les réservoirs et plans d’eau, ainsi que la détection de cibles immergées.
Couverture acoustique horizontale
Le champ acoustique est omnidirectionnel dans le plan horizontal. Ce diagramme de rayonnement peut être pris en compte pour définir la géométrie de mesure, la zone de couverture, la position du transducteur et le trajet acoustique requis.
Caractéristiques de fonctionnement
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-D12K |
| Fréquence centrale | 12 kHz ±5 % |
| Portée recommandée | 10000 m |
| Température de service | -40 à +80 °C |
| Pression admissible | ≤10 kgf ou 1 MPa |
| Champ acoustique | Omnidirectionnel dans le plan horizontal |
| Indice de protection | IP68 |
Applications
- Télémétrie et mesure de profondeur sous-marines
- Évitement d’obstacles par les robots sous-marins
- Mesure de distance dans les réservoirs et plans d’eau
- Détection de cibles sous-marines
Sélection du système
La sélection doit tenir compte du milieu et de la température de fonctionnement, de la distance ou du trajet acoustique requis, de la taille et de l’état de surface de la cible, de l’espace d’installation disponible, de la pression, du niveau de protection ainsi que de l’électronique d’émission-réception.
