Unterwasser-Entfernungs- und Tiefenmessung

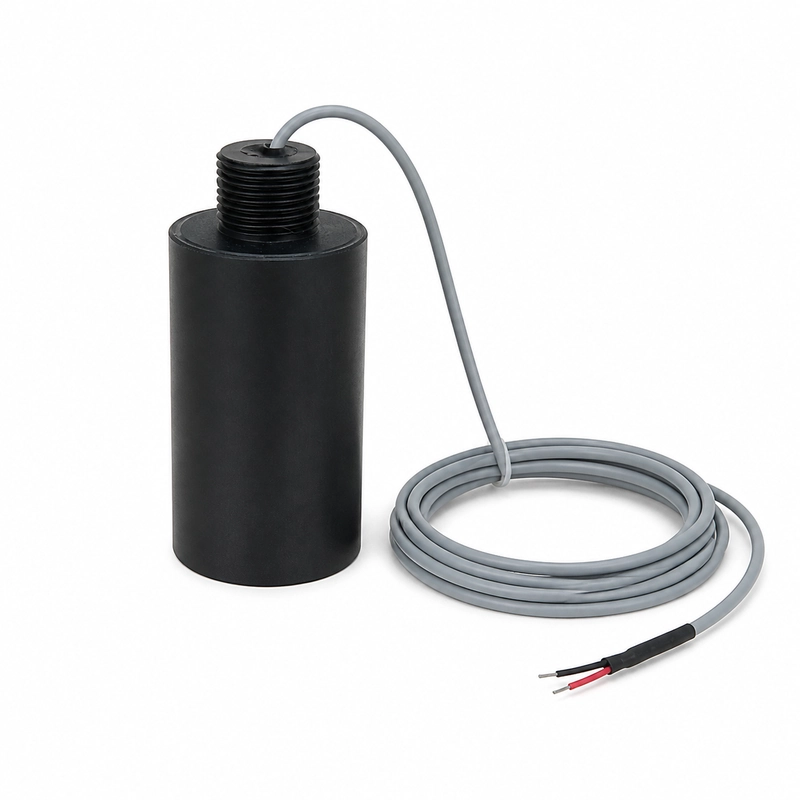

Der BBDM-D12K ist ein 12-kHz-Ultraschallwandler für Entfernungs- und Tiefenmessungen unter Wasser. Die spezifizierte Referenzreichweite beträgt 10000 m. Weitere dokumentierte Anwendungen sind die Hindernisvermeidung von Unterwasserrobotern, Abstandsmessungen in Becken und Gewässern sowie die Erkennung von Unterwasserzielen.
Horizontale Schallfeldabdeckung
Das Schallfeld ist in der horizontalen Ebene omnidirektional. Dieses Abstrahlverhalten kann bei der Festlegung von Messgeometrie, Zielabdeckung, Wandlerposition und erforderlichem Schallweg berücksichtigt werden.
Betriebsdaten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-D12K |
| Mittenfrequenz | 12 kHz ±5 % |
| Empfohlene Reichweite | 10000 m |
| Betriebstemperatur | -40 bis +80 °C |
| Druckfestigkeit | ≤10 kgf oder 1 MPa |
| Schallfeld | In der horizontalen Ebene omnidirektional |
| Schutzart | IP68 |
Anwendungen
- Unterwasser-Entfernungs- und Tiefenmessung
- Hindernisvermeidung von Unterwasserrobotern
- Abstandsmessung in Becken und Gewässern
- Erkennung von Unterwasserzielen
Systemauswahl
Bei der Auswahl sind Betriebsmedium und Temperatur, erforderliche Entfernung oder Schallweg, Zielgröße und Oberflächenbeschaffenheit, verfügbarer Einbauraum, Betriebsdruck, Schutzanforderungen sowie die Sende- und Empfangselektronik zu berücksichtigen.
