Détection à courte portée de 0,2 à 4 m
Le BBDM-80KR4M est un transducteur ultrasonore aérien de 80 kHz avec une portée de référence de 0,2 à 4 m. Les applications indiquées comprennent la détection de proximité automatisée, le positionnement à courte distance, le comptage et la détection de cibles, ainsi que la mesure de niveau compacte.
Deux configurations acoustiques sont documentées, avec des angles à mi-puissance à -3 dB de 13,4° +/-10 % et 11,5° +/-10 %. La seconde correspond à la version filetée M38 x 1,5.
Caractéristiques principales
| Paramètre | Spécification |
|---|---|
| Modèle | BBDM-80KR4M |
| Fréquence centrale | 80 kHz +/-5 % |
| Portée de référence | 0,2-4 m |
| Impédance minimale | 400 ohms +/-20 % |
| Capacité | 1 100 pF +/-20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |

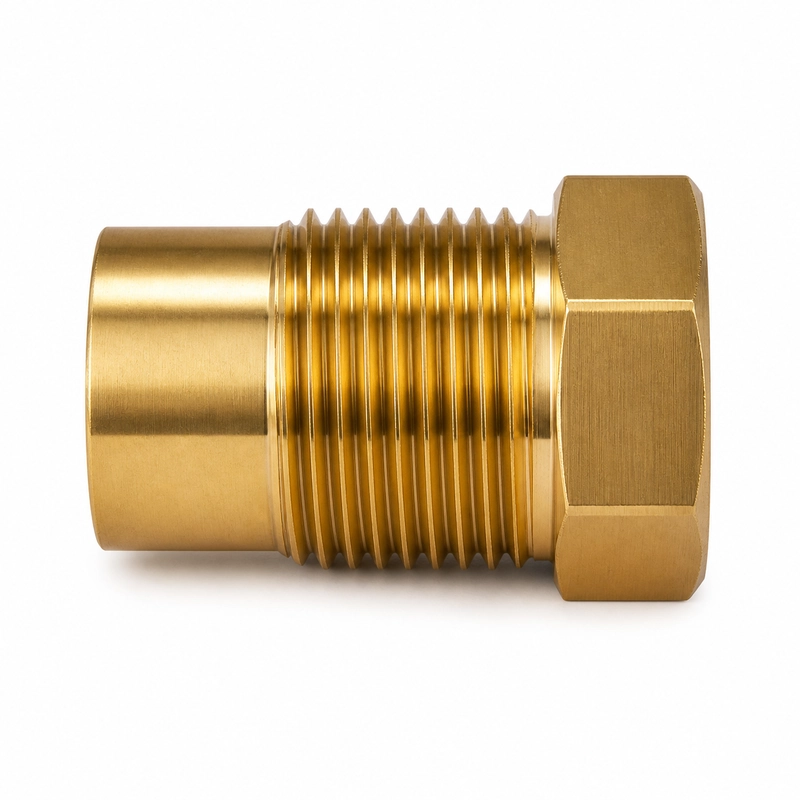

| Matériau du boîtier | Laiton |
| Indice de protection | IP68 |
| Masse | 225 g +/-5 % avec un câble de 2 m |
Configurations acoustiques disponibles
| Fréquence centrale | Portée | Angle à mi-puissance à -3 dB |
|---|---|---|
| 80 kHz +/-5 % | 0,2-4 m | 13,4° +/-10 % |
| 80 kHz +/-5 % | 0,2-4 m | 11,5° +/-10 % (filetage M38 x 1,5) |
Choisir le champ selon l’objet réel
Pour le comptage automatisé ou la proximité, les dimensions, la surface et l’orientation de la cible influencent l’écho reçu. Les guides, cadres ou protections voisins peuvent également créer des échos concurrents dans le champ sélectionné de 13,4° ou 11,5°.
En positionnement à courte portée, la course doit rester dans la plage de 0,2 à 4 m. Une mesure de niveau compacte nécessite également un trajet dégagé à travers l’ouverture, loin des éléments internes.
Intégration électrique et environnementale
Les étages d’émission et de réception doivent accepter l’impédance minimale de 400 ohms et la capacité de 1 100 pF à 1 kHz. La tension de crête doit rester inférieure à 1 500 Vpp. La longueur de câble spécifiée est de 2 m.
La plage de température de fonctionnement s’étend de -40 à +80 degrés C, et la pression maximale est de 3 kgf ou 0,3 MPa. L’indice de protection est IP68.
