Kurzstreckenerfassung von 0,2 bis 4 m
Der BBDM-80KR4M ist ein luftgekoppelter 80-kHz-Ultraschallwandler mit einem Referenzbereich von 0,2 bis 4 m. Genannt sind automatisierte Näherungserkennung, Kurzstreckenpositionierung, Zähl- und Zielerfassung sowie kompakte Füllstandsmessung.
Dokumentiert sind zwei Akustikausführungen mit -3-dB-Halbwertswinkeln von 13,4° +/-10 % und 11,5° +/-10 %. Letztere entspricht der Ausführung mit M38 x 1,5 Gewinde.
Kernspezifikationen

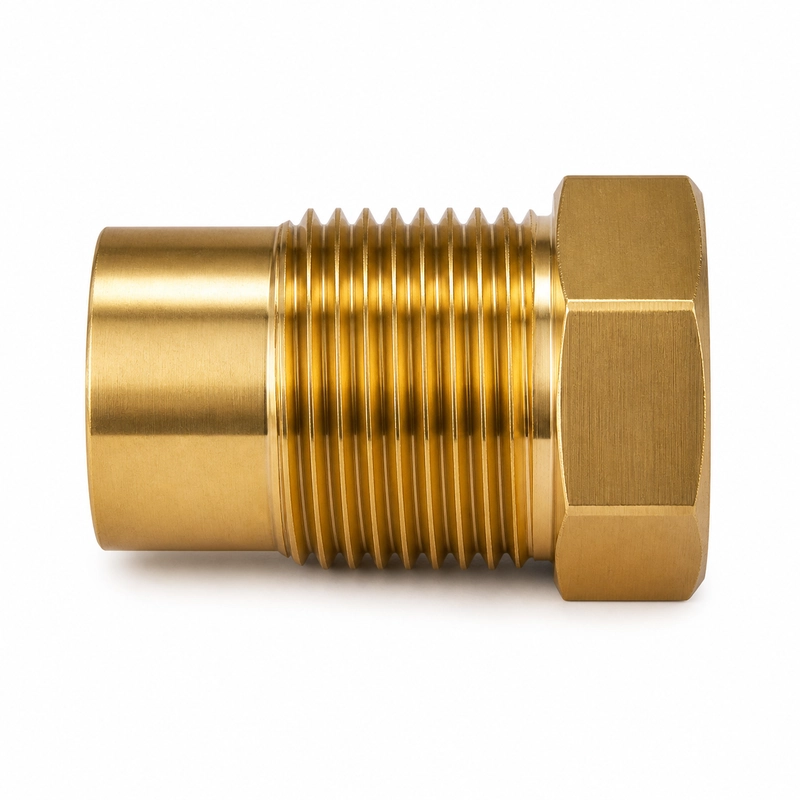

| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-80KR4M |
| Mittenfrequenz | 80 kHz +/-5 % |
| Referenzbereich | 0,2-4 m |
| Minimale Impedanz | 400 Ohm +/-20 % |
| Kapazität | 1.100 pF +/-20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Gehäusewerkstoff | Messing |
| Schutzart | IP68 |
| Gewicht | 225 g +/-5 % mit 2 m Kabel |
Verfügbare Akustikausführungen
| Mittenfrequenz | Referenzbereich | -3-dB-Halbwertswinkel |
|---|---|---|
| 80 kHz +/-5 % | 0,2-4 m | 13,4° +/-10 % |
| 80 kHz +/-5 % | 0,2-4 m | 11,5° +/-10 % (M38 x 1,5 Gewinde) |
Das Schallfeld nach dem realen Objekt auswählen
Bei automatisierter Zählung oder Näherungserkennung beeinflussen Zielgröße, Oberfläche und Ausrichtung das empfangene Echo. Benachbarte Führungen, Rahmen oder Schutzteile können im gewählten Schallfeld von 13,4° oder 11,5° ebenfalls konkurrierende Echos erzeugen.
Bei Kurzstreckenpositionierung muss der Weg innerhalb von 0,2 bis 4 m bleiben. Eine kompakte Füllstandsmessung erfordert außerdem einen freien Schallweg durch die Behälteröffnung, abseits von Einbauten.
Elektrische und umgebungsbezogene Integration
Sende- und Empfangsstufen müssen die minimale Impedanz von 400 Ohm und die Kapazität von 1.100 pF bei 1 kHz berücksichtigen. Die Spitzenspannung muss unter 1.500 Vpp bleiben. Die spezifizierte Kabellänge beträgt 2 m.
Der Betriebstemperaturbereich liegt zwischen -40 und +80 Grad C, der zulässige Druck bei maximal 3 kgf oder 0,3 MPa. Die Schutzart ist IP68.
