Une portée de référence de 13 m avec un faisceau de 8,9°

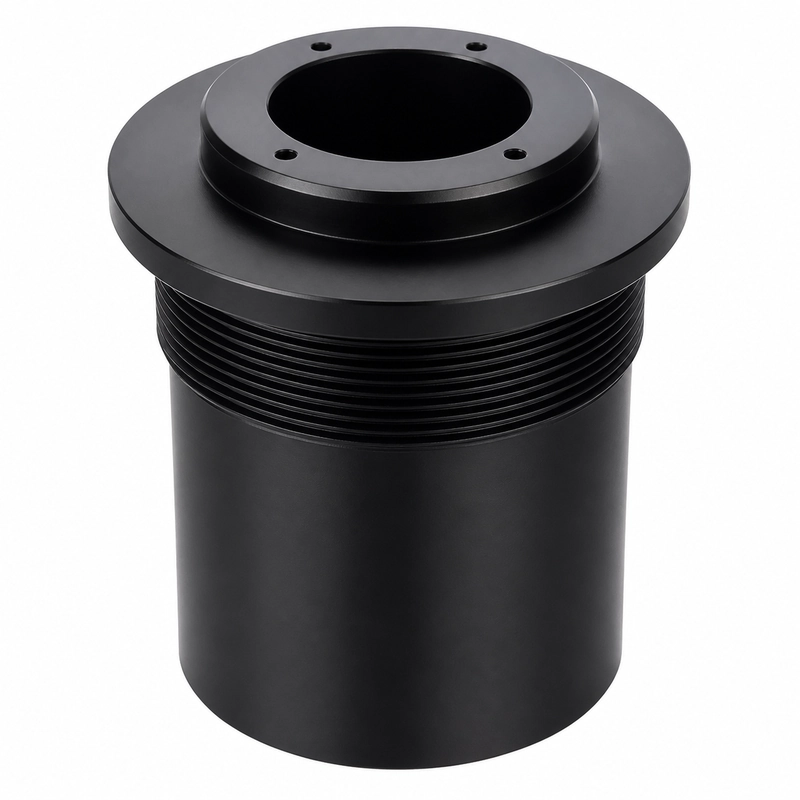

Le BBDM-35KR13M est un transducteur ultrasonore couplé à l’air dont la fréquence centrale est de 35 kHz. Sa portée de référence va de 0,45 à 13 m et son angle à mi-puissance à -3 dB est spécifié à 8,9° +/-10 %.
Ces valeurs permettent une présélection pour la mesure de niveau dans les cuves et réservoirs, la télémétrie d’équipements industriels, l’anticollision de véhicules et machines ainsi que la sécurité ou la surveillance de zones. Un essai dans la configuration réelle reste nécessaire.
Paramètres nominaux
| Paramètre | Spécification |
|---|---|
| Modèle | BBDM-35KR13M |
| Fréquence centrale | 35 kHz +/-5 % |
| Portée de référence | 0,45-13 m |
| Impédance minimale | 400 ohms +/-20 % |
| Capacité | 6 500 pF +/-20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 000 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | 10 kgf ou 1 MPa au maximum |
| Largeur de faisceau | Angle à mi-puissance à -3 dB : 8,9° +/-10 % |
| Montage | Se reporter au plan dimensionnel du produit |
| Indice de protection | IP68 |
| Masse | 835 g +/-5 % avec un câble de 2 m |
Examiner le trajet complet de l’écho
Dans une mesure de niveau, le trajet acoustique doit rester dégagé depuis la limite proche de 0,45 m jusqu’à la distance maximale prévue. Le col de cuve, les éléments internes et les raccords voisins sont à examiner au regard de l’angle de 8,9°. La surface réfléchissante doit aussi présenter des dimensions et une orientation compatibles avec la géométrie retenue.
Pour la télémétrie ou l’anticollision d’un équipement mobile, les conditions d’écho sont à vérifier sur toute la course de la cible. Les installations de sécurité et de surveillance demandent la même attention à la surface visée et aux structures entourant la zone.
Coordonner l’intégration électrique et mécanique
Le circuit frontal doit accepter une impédance minimale de 400 ohms et une capacité de 6 500 pF à 1 kHz. La tension de crête appliquée doit rester inférieure à 1 000 Vpp. La masse de 835 g +/-5 % comprend le câble de 2 m ; le support du transducteur et le cheminement du câble doivent donc être étudiés ensemble.
Le milieu de fonctionnement, la température et la pression réelles doivent respecter la plage de -40 à +80 degrés C et la limite de 10 kgf ou 1 MPa. L’indice de protection indiqué est IP68.
Liste de contrôle pour la sélection
- Distance requise et position minimale attendue de la cible
- Dimensions, état de surface et inclinaison de la cible
- Milieu de fonctionnement et plage de température
- Encombrement de montage et dimensions d’interface
- Pression réelle et protection requise
- Circuits d’émission et de réception, câble et raccordement
