Alcance de referencia de 13 m y haz de 8,9°

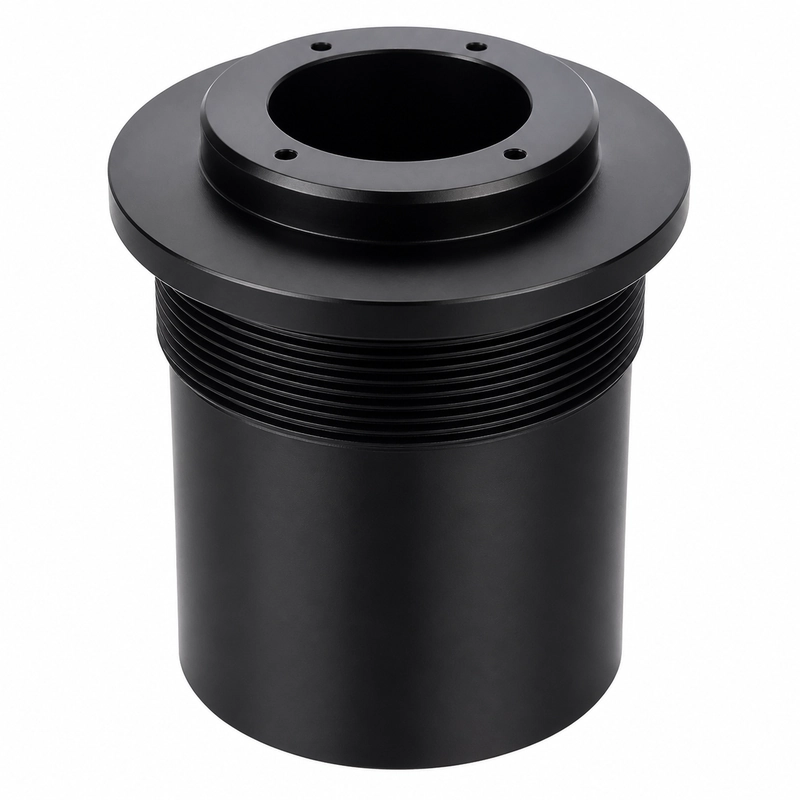

El BBDM-35KR13M es un transductor ultrasónico acoplado al aire con una frecuencia central de 35 kHz. Su alcance de referencia abarca de 0,45 a 13 m y el ángulo de media potencia a -3 dB está especificado en 8,9° +/-10 %.
Estos datos permiten una selección inicial para medir nivel en depósitos y recipientes, controlar distancias en equipos industriales, evitar colisiones en vehículos y maquinaria, y vigilar áreas. La instalación debe validarse con el objetivo y la electrónica previstos.
Parámetros nominales
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-35KR13M |
| Frecuencia central | 35 kHz +/-5 % |
| Alcance de referencia | 0,45-13 m |
| Impedancia mínima | 400 ohmios +/-20 % |
| Capacitancia | 6 500 pF +/-20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1 000 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 10 kgf o 1 MPa |
| Ancho de haz | Ángulo de media potencia a -3 dB: 8,9° +/-10 % |
| Montaje | Consultar el plano dimensional del producto |
| Grado de protección | IP68 |
| Peso | 835 g +/-5 % con cable de 2 m |
Revisar todo el recorrido del eco
En la medición de nivel, la trayectoria acústica debe permanecer despejada desde el límite próximo de 0,45 m hasta la distancia máxima prevista. El cuello del depósito, los elementos internos y los accesorios cercanos deben valorarse frente al ángulo de 8,9°. La superficie reflectante también ha de tener el tamaño y la orientación adecuados.
Para medida de distancia o prevención de colisiones en equipos móviles, conviene comprobar el eco durante todo el desplazamiento esperado del objetivo. Las instalaciones de seguridad y vigilancia exigen revisar asimismo la superficie del objetivo y las estructuras que rodean la zona de medida.
Coordinar la integración eléctrica y mecánica
El circuito frontal debe admitir una impedancia mínima de 400 ohmios y una capacitancia de 6 500 pF a 1 kHz. La tensión de pico aplicada debe mantenerse por debajo de 1 000 Vpp. El peso de 835 g +/-5 % incluye el cable de 2 m, por lo que el soporte y el tendido del cable deben planificarse conjuntamente.
El medio de trabajo, la temperatura y la presión reales deben respetar el intervalo de -40 a +80 grados C y el límite de 10 kgf o 1 MPa. El grado de protección especificado es IP68.
Lista de comprobación para la selección
- Distancia necesaria y posición mínima prevista del objetivo
- Tamaño, estado superficial e inclinación del objetivo
- Medio de trabajo e intervalo de temperatura
- Espacio de montaje y dimensiones de interfaz
- Presión real y protección requerida
- Circuitos de emisión y recepción, cable y conexión
