Détection du niveau à travers la paroi de la cuve

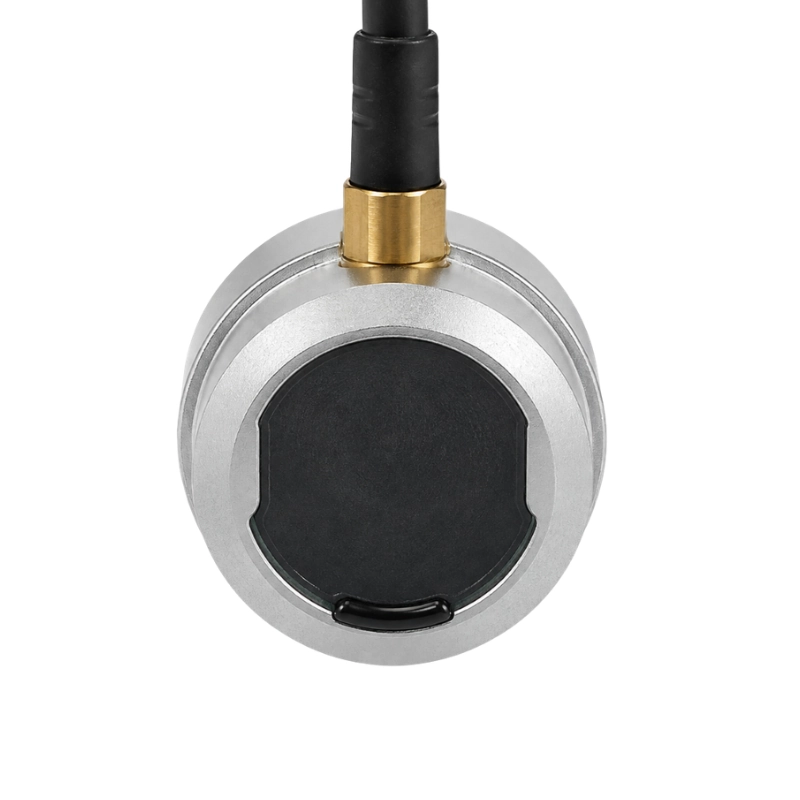

Le BBDM-1MR2M est un transducteur ultrasonique monté à l’extérieur pour détecter le niveau sans immerger l’élément sensible. Avec une fréquence centrale de 1 MHz et une portée indicative de 0,03 à 2 m, il peut être étudié pour les réservoirs de carburant ou d’huile, les cuves fermées, les réservoirs de véhicules et de machines ainsi que la détection de liquides corrosifs à travers une paroi.
Le montage externe isole le transducteur du liquide, mais le trajet ultrasonique doit traverser la paroi. Le matériau, l’épaisseur, l’état de surface et le couplage acoustique constituent donc des critères de sélection essentiels.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-1MR2M |
| Fréquence centrale | 1 MHz +/-5% |
| Portée recommandée | 0,03-2 m |
| Impédance minimale | 60 ohm +/-20% |
| Capacité | 1 500 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 300 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | Jusqu’à 10 kgf ou 1 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 3,3 degrés +/-10% |
| Matériau du boîtier | Alliage d’aluminium 2A12 |
| Indice de protection | IP68 |
| Masse | 240 g +/-5% |
| Longueur du câble | 5 m + 1 m |
Couplage et compatibilité de la cuve
L’angle à mi-puissance de 3,3 degrés correspond à un champ étroit, mais la transmission à travers la paroi dépend aussi de la couche de couplage et de la construction de la cuve. Un revêtement, une courbure, une soudure, un dépôt ou une lame d’air au contact peut atténuer le signal.
