Füllstandserfassung durch die Tankwand

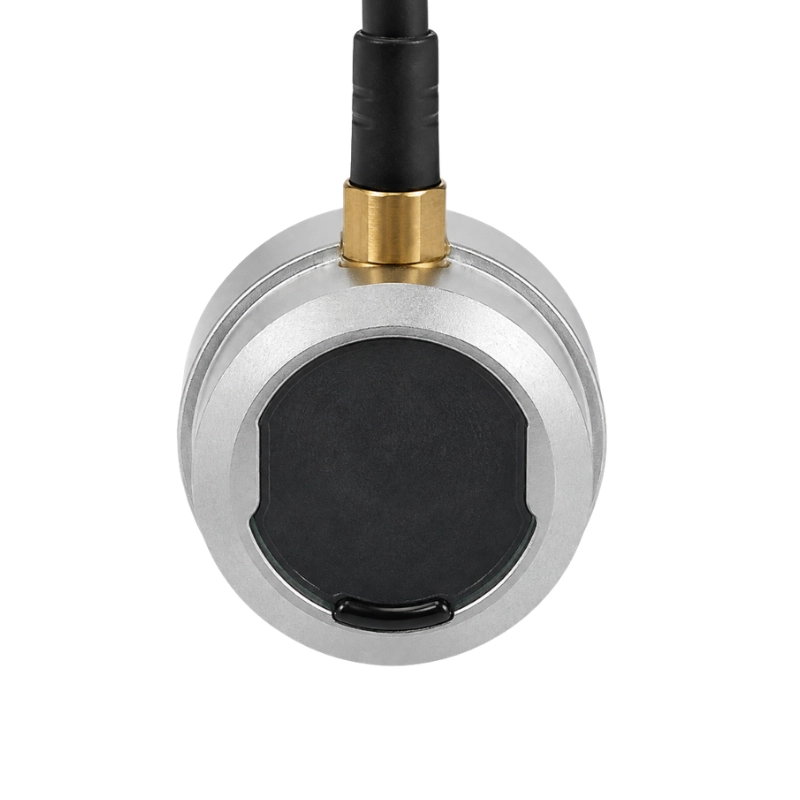

Der BBDM-1MR2M ist ein außen montierter Ultraschallwandler zur Füllstandserfassung, bei dem das Sensorelement nicht in den Tank eingebracht wird. Mit einer Mittenfrequenz von 1 MHz und einem Referenzbereich von 0,03 bis 2 m kommt er für Kraftstoff- und Öltanks, geschlossene Behälter, Tanks in Fahrzeugen und Maschinen sowie die Erfassung korrosiver Flüssigkeiten durch die Wand infrage.
Die Außenmontage trennt den Wandler vom Medium, der Ultraschallweg muss jedoch die Tankwand durchlaufen. Wandwerkstoff, Dicke, Oberflächenzustand und akustische Kopplung sind deshalb entscheidende Auswahlkriterien.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-1MR2M |
| Mittenfrequenz | 1 MHz +/-5% |
| Empfohlener Messbereich | 0,03-2 m |
| Minimale Impedanz | 60 Ohm +/-20% |
| Kapazität | 1.500 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 300 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 10 kgf oder 1 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 3,3 Grad +/-10% |
| Gehäusewerkstoff | Aluminiumlegierung 2A12 |
| Schutzart | IP68 |
| Gewicht | 240 g +/-5% |
| Kabellänge | 5 m + 1 m |
Kopplung und Behälterverträglichkeit
Der Halbwertswinkel von 3,3 Grad beschreibt ein schmales Schallfeld, doch die Übertragung durch die Wand hängt auch von der Koppelschicht und der Behälterkonstruktion ab. Beschichtungen, Krümmung, Schweißnähte, Ablagerungen oder ein Luftspalt an der Kontaktfläche können das Signal dämpfen.
