Detección del nivel a través de la pared del depósito

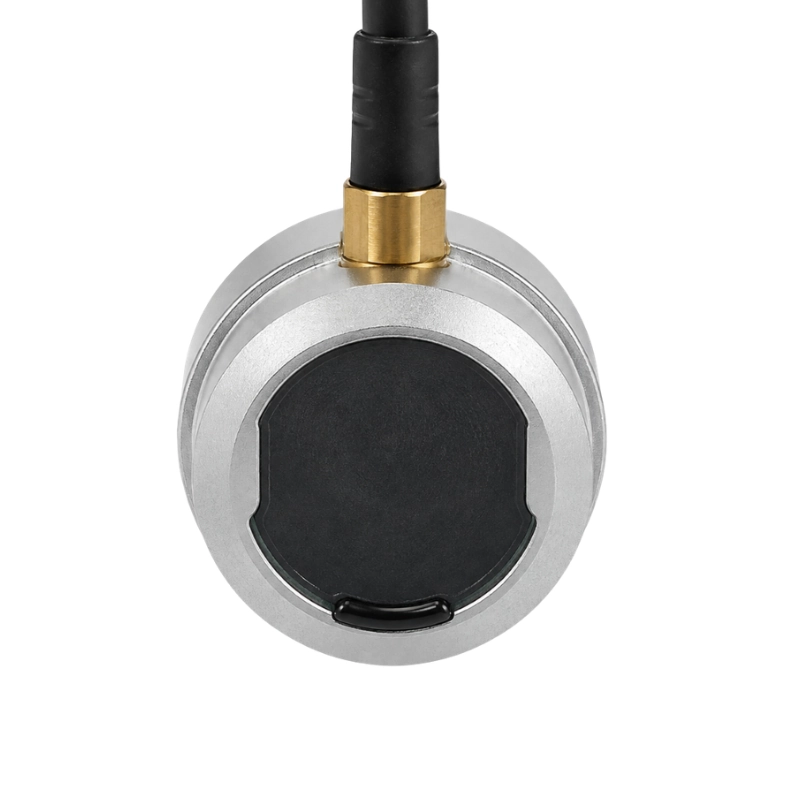

El BBDM-1MR2M es un transductor ultrasónico de montaje externo que permite detectar el nivel sin introducir el elemento sensor en el depósito. Con una frecuencia central de 1 MHz y un alcance de referencia de 0,03 a 2 m, puede evaluarse para depósitos de combustible y aceite, recipientes sellados, depósitos de vehículos y maquinaria y detección de líquidos corrosivos a través de la pared.
El montaje externo aísla el transductor del líquido, pero el trayecto ultrasónico debe atravesar la pared. Por tanto, el material, el espesor, el estado superficial y el acoplamiento acústico son criterios fundamentales de selección.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-1MR2M |
| Frecuencia central | 1 MHz +/-5% |
| Alcance recomendado | 0,03-2 m |
| Impedancia mínima | 60 ohm +/-20% |
| Capacitancia | 1.500 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 300 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 10 kgf o 1 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 3,3 grados +/-10% |
| Material de la carcasa | Aleación de aluminio 2A12 |
| Grado de protección | IP68 |
| Peso | 240 g +/-5% |
| Longitud del cable | 5 m + 1 m |
Acoplamiento y compatibilidad del depósito
El ángulo de media potencia de 3,3 grados define un campo estrecho, pero la transmisión a través de la pared también depende de la capa de acoplamiento y de la construcción del recipiente. Los recubrimientos, la curvatura, las soldaduras, los depósitos o un espacio de aire en la cara de contacto pueden atenuar la señal.
