产品概述

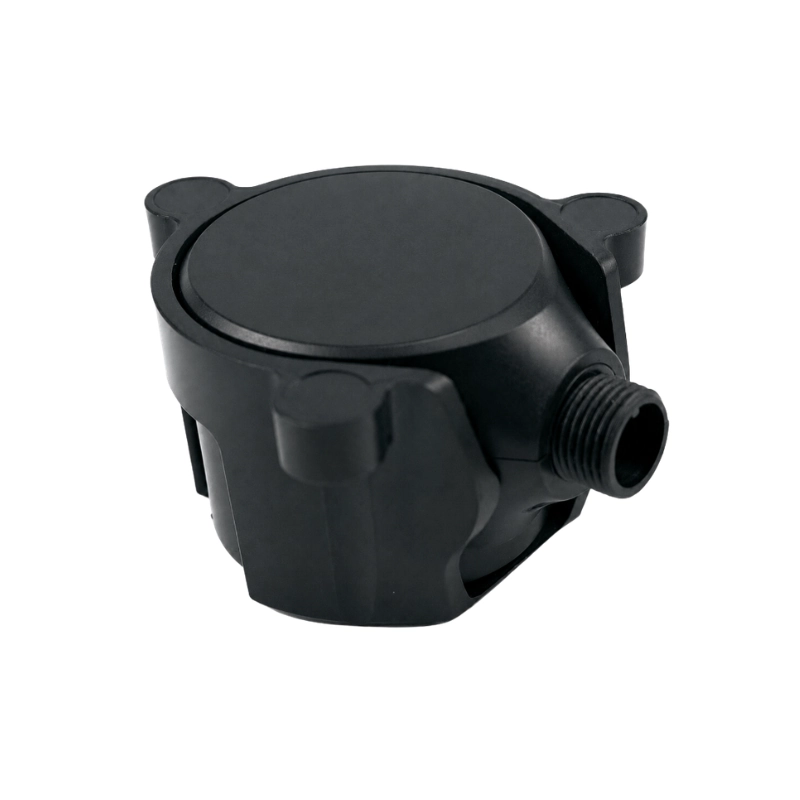

BBULM-I 是一款安装在储罐外部底面的超声波液位计，无需在容器上开孔或钻孔，即可通过罐底测量内部液位。产品结构紧凑，提供多种测量范围、波束角和工业输出方式，适用于水、柴油、汽油、液化石油气等液体的液位监测。
产品可配套外部 LED 显示器和编程器，并提供无线通信及低功耗供电选项，适合储罐监测、燃油液位测量、液体库存管理、液位报警和远程监控等应用。
产品特点
- 储罐外部底面安装，无需开孔或钻孔
- 最高测量范围 3 m
- 最小盲区 0.07 m
- 3°窄波束和 8°标准波束可选
- 支持 RS485、RS232、TTL、0-10 V 和 4-20 mA 输出
- 金属储罐可选磁吸式安装支架
- 四线制连接
- 可配外部 LED 显示器和编程器
- IP67 防护等级
- 可选 LoRaWAN、NB-IoT 和 Bluetooth 无线通信
- 可选低功耗电池供电
量程配置
| 测量范围 | 盲区 | 波束角 |
|---|---|---|
| 0.07-1 m | 0.07 m | 3° |
| 0.07-2 m | 0.07 m | 3° |
| 0.12-2 m | 0.12 m | 8° |
| 0.12-3 m | 0.12 m | 8° |
介质与量程选择
| 介质 | 0.07-1 m | 0.07-2 m | 0.12-2 m | 0.12-3 m |
|---|---|---|---|---|
| 汽油 | ✓ | ✓ | ✓ | ✓ |
| 柴油 | ✓ | – | ✓ | ✓ |
| 液化石油气 | ✓ | ✓ | ✓ | ✓ |
| 水 | ✓ | ✓ | ✓ | ✓ |
| 多介质配置 | ✓ | – | ✓ | ✓ |
| 其他液体 | 定制 | 定制 | 定制 | 定制 |
技术参数
| 参数 | 指标 |
|---|---|
| 测量方式 | 罐底外装式超声波液位测量 |
| 测量范围 | 0.07-3 m，取决于配置 |
| 测量精度 | 1% |
| 输出方式 | RS485、RS232、TTL、0-10 V、4-20 mA |
| 安装方式 | 底装 |
| 供电电压 | 9-36 V |
| 环境温度 | -40 至 +80 ℃ |
| 介质温度 | -20 至 +60 ℃ |
| 防护等级 | IP67 |
| 外壳材质 | PVDF / ABS |
| 外形尺寸 | Ø39 × 32 mm |
| 重量 | 40 g |
| 接线方式 | 四线制 |
| 显示与设置 | 外部 LED 显示器和编程器 |
| 电缆 | 可选延长电缆 |
| 符合性 | CE、RoHS |
可选配置
- LoRaWAN、NB-IoT 或 Bluetooth 无线输出
- 低功耗电池供电
- 金属储罐磁吸式安装支架
- 外部 LED 显示器和编程器
- 延长电缆
- 其他液体介质适配
典型应用
- 水箱和储罐液位监测
- 柴油及车辆燃油箱液位测量
- 汽油和液化石油气储罐液位测量
- 液体库存管理
- 高、低液位报警
- 遥测系统和远程监控
- 灌溉控制
- 批次过程监测与控制
