Présentation du produit

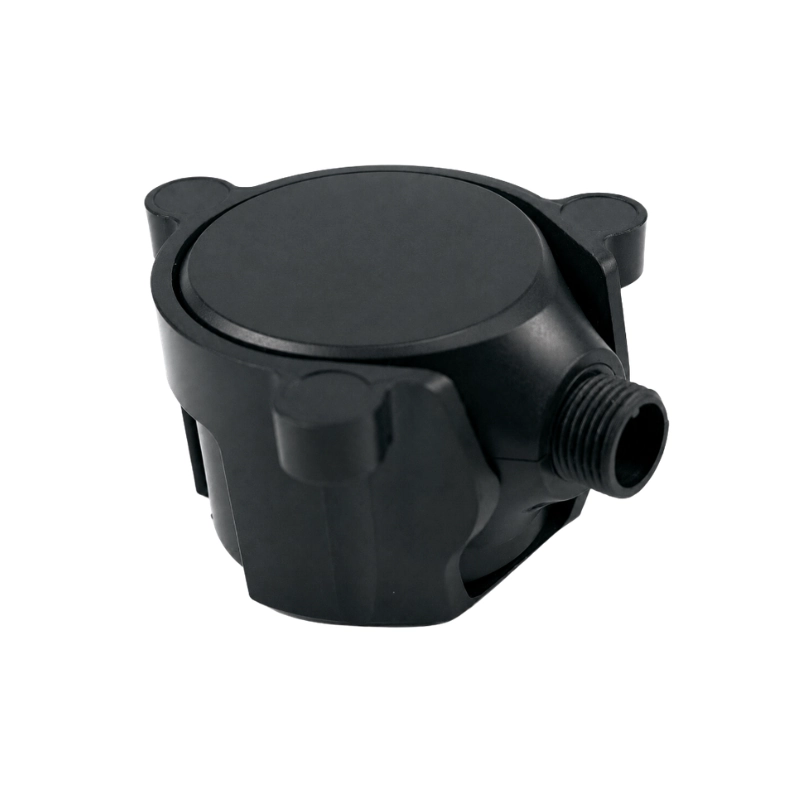

Le BBULM-I est un niveau-mètre ultrasonore conçu pour une installation externe sous une cuve. Il mesure le niveau du liquide à travers le fond sans percer ni ouvrir le récipient. Sa conception compacte propose plusieurs plages, angles de faisceau et sorties industrielles pour surveiller l’eau, le gazole, l’essence, le gaz de pétrole liquéfié et d’autres liquides.
Un afficheur LED externe et un programmateur sont disponibles, ainsi que des options de communication sans fil et de fonctionnement à faible consommation. Les applications comprennent la surveillance de cuves, la mesure de carburant, la gestion des stocks liquides, les alarmes de niveau et la télésurveillance.
Caractéristiques principales
- Montage externe sous la cuve, sans perçage
- Plage de mesure jusqu’à 3 m
- Zone morte minimale de 0,07 m
- Faisceau étroit de 3° ou faisceau standard de 8°
- Sorties RS485, RS232, TTL, 0-10 V et 4-20 mA
- Support magnétique optionnel pour cuves métalliques
- Connexion à quatre fils
- Afficheur LED externe et programmateur disponibles
- Protection IP67
- Communication LoRaWAN, NB-IoT ou Bluetooth en option
- Alimentation sur batterie à faible consommation en option
Options de plage de mesure
| Plage de mesure | Zone morte | Angle du faisceau |
|---|---|---|
| 0,07-1 m | 0,07 m | 3° |
| 0,07-2 m | 0,07 m | 3° |
| 0,12-2 m | 0,12 m | 8° |
| 0,12-3 m | 0,12 m | 8° |
Sélection du liquide et de la plage
| Liquide | 0,07-1 m | 0,07-2 m | 0,12-2 m | 0,12-3 m |
|---|---|---|---|---|
| Essence | ✓ | ✓ | ✓ | ✓ |
| Gazole | ✓ | – | ✓ | ✓ |
| Gaz de pétrole liquéfié | ✓ | ✓ | ✓ | ✓ |
| Eau | ✓ | ✓ | ✓ | ✓ |
| Configuration multiliquide | ✓ | – | ✓ | ✓ |
| Autres liquides | Sur mesure | Sur mesure | Sur mesure | Sur mesure |
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Méthode de mesure | Mesure ultrasonore externe sous la cuve |
| Plage de mesure | 0,07-3 m selon la configuration |
| Précision | 1 % |
| Sorties | RS485, RS232, TTL, 0-10 V, 4-20 mA |
| Montage | Sous la cuve |
| Alimentation | 9-36 V |
| Température ambiante | -40 à +80 °C |
| Température du procédé | -20 à +60 °C |
| Indice de protection | IP67 |
| Matériau du boîtier | PVDF / ABS |
| Dimensions | Ø39 × 32 mm |
| Masse | 40 g |
| Câblage | Connexion à quatre fils |
| Affichage et réglage | Afficheur LED externe et programmateur |
| Câble | Rallonge disponible |
| Conformité | CE, RoHS |
Configurations optionnelles
- Sortie sans fil LoRaWAN, NB-IoT ou Bluetooth
- Fonctionnement sur batterie à faible consommation
- Support magnétique pour cuves métalliques
- Afficheur LED externe et programmateur
- Rallonge de câble
- Adaptation à d’autres liquides
Applications typiques
- Surveillance du niveau des réservoirs d’eau et de stockage
- Mesure du niveau de gazole et des réservoirs de véhicules
- Mesure du niveau des cuves d’essence et de GPL
- Gestion des stocks liquides
- Alarmes de niveau haut et bas
- Systèmes de télémétrie et de surveillance à distance
- Commande d’irrigation
- Surveillance et commande des procédés par lots
