产品概述

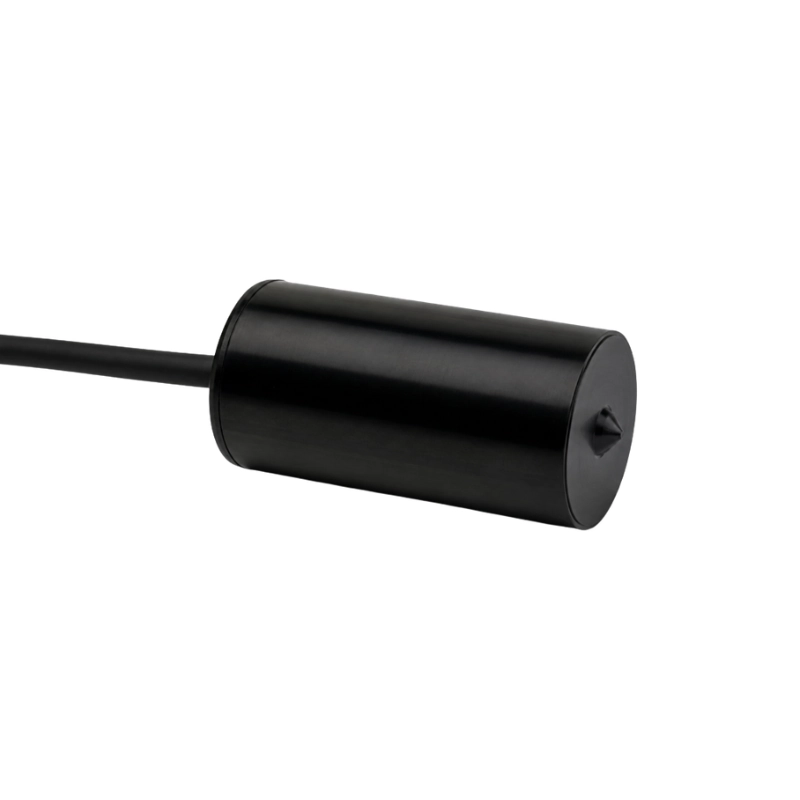

BBUA-H50K 是一组用于水下声学接收的微型 MEMS 水听器，提供 20 Hz–20 kHz 和 1–50 kHz 两种频带版本。两种版本均采用全向接收设计，内置 40 dB 放大器，动态范围为 ±1000 Pa，适用于空间受限的水下设备和多传感器阵列。
该系列可用于管道泄漏检测、航道监测、水下通信、地质勘探、海洋渔业以及其他水下声学监测场景。
型号选项
| 型号 | 频率范围 | 声压灵敏度 | 常规运行深度 | 尺寸 | 重量 |
|---|---|---|---|---|---|
| BBUA-H20K | 20 Hz–20 kHz | -180 ±3 dB re 1 V/µPa | <50 m | Φ15 × 32 mm | 约 4 g，不含电缆 |
| BBUA-H50K | 1–50 kHz | -185 ±3 dB re 1 V/µPa | <100 m | Φ15 × 32 mm | 约 6 g，不含电缆 |
共同特点
- 微型 MEMS 水听器
- 全向接收
- 动态范围：±1000 Pa
- 内置放大器增益：40 dB
- 输出幅度：1 Vppk
- 电流：4 mA
- 绝缘阻抗：>50 GΩ
- Φ15 × 32 mm 小型封装
- 适用于阵列化部署和紧凑型水下设备
典型应用
- 管道泄漏检测
- 航道监测
- 水下通信
- 地质勘探
- 海洋渔业
- 水下声学监测
- 水听器阵列
- 超声探测
技术参数
| 参数 | BBUA-H20K | BBUA-H50K |
|---|---|---|
| 频率范围 | 20 Hz–20 kHz | 1–50 kHz |
| 动态范围 | ±1000 Pa | ±1000 Pa |
| 声压灵敏度 | -180 ±3 dB re 1 V/µPa | -185 ±3 dB re 1 V/µPa |
| 标称电压灵敏度 | 1 mV/Pa | 原始资料未给出 |
| 温度引起的灵敏度变化 | 10 ppm/°C | <0.1%/°C |
| 非线性 | <1% | <1% |
| 噪声分辨率（1 kHz） | 60 dB re µPa/√Hz | 约 60 dB re µPa/√Hz |
| 内置放大器增益 | 40 dB | 40 dB |
| 输出幅度 | 1 Vppk | 1 Vppk |
| 电流 | 4 mA | 4 mA |
| 绝缘阻抗 | >50 GΩ | >50 GΩ |
| 指向性 | 全向 | 全向 |
| 常规运行深度 | <50 m | <100 m |
| 工作温度 | -40–85 °C | -40–80 °C |
| 尺寸 | Φ15 × 32 mm | Φ15 × 32 mm |
| 重量 | 约 4 g，不含电缆 | 约 6 g，不含电缆 |
供电与最大额定值
| 参数 | BBUA-H20K | BBUA-H50K |
|---|---|---|
| 测试供电 | 8 V | 8 V |
| 供电范围 | 原始资料未明确给出 | 5–15 V |
| 最大供应电压 | ±20 V | 16 V |
| 存储温度 | -50–100 °C | -50–80 °C |
| 最大工作深度 | 100 m | 100 m |
| 生存深度 | 400 m | 400 m |
引脚定义
BBUA-H20K
| 引脚 | 颜色 | 功能 |
|---|---|---|
| Pin 1 | 红色 | Vdd |
| Pin 2 | 黑色 | GND |
| Pin 3 | 黄色 | Output |
BBUA-H50K
| 引脚 | 颜色 | 功能 |
|---|---|---|
| Pin 1 | 黄色 | 交流信号输出 |
| Pin 2 | 红色 | 直流电源供应 |
| Pin 3 | 黑色 | 地 |
稳定性说明
BBUA-H50K 原始资料进一步给出：
- 1–50 kHz 频带内灵敏度变化小于 ±3 dB
- 不同产品之间灵敏度差异小于 ±3 dB
- -40–80 °C 范围内温度对灵敏度影响小于 0.1%/°C
- 0–100 m 水深范围内灵敏度变化小于 ±1 dB
选型说明
- 需要覆盖更低频水下声学信号时，可选择 BBUA-H20K。
- 需要更高频率上限和更深常规运行范围时，可选择 BBUA-H50K。
