Présentation du produit

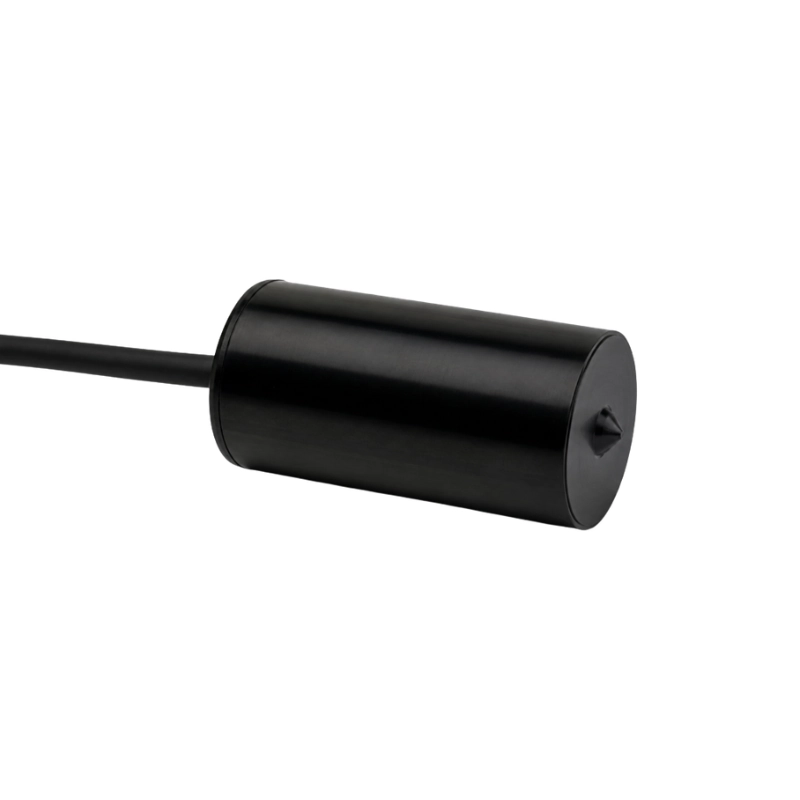

La série BBUA-H50K regroupe des hydrophones MEMS miniatures pour la réception acoustique sous-marine, proposés en versions 20 Hz–20 kHz et 1–50 kHz. Les deux variantes offrent une réponse omnidirectionnelle, intègrent un amplificateur de 40 dB et présentent une plage dynamique de ±1000 Pa dans un format compact adapté aux systèmes sous-marins à espace limité et aux réseaux multicapteurs.
Les applications typiques comprennent la détection de fuites de canalisations, la surveillance des voies navigables, la communication sous-marine, la prospection géologique, les systèmes de pêche marine et la surveillance acoustique sous-marine générale.
Variantes disponibles
| Modèle | Plage de fréquences | Sensibilité à la pression acoustique | Profondeur normale de service | Dimensions | Masse |
|---|---|---|---|---|---|
| BBUA-H20K | 20 Hz–20 kHz | -180 ±3 dB re 1 V/µPa | <50 m | Φ15 × 32 mm | Environ 4 g, câble exclu |
| BBUA-H50K | 1–50 kHz | -185 ±3 dB re 1 V/µPa | <100 m | Φ15 × 32 mm | Environ 6 g, câble exclu |
Caractéristiques communes
- Hydrophone MEMS miniature
- Réponse omnidirectionnelle
- Plage dynamique : ±1000 Pa
- Gain de l’amplificateur intégré : 40 dB
- Amplitude de sortie : 1 Vppk
- Consommation : 4 mA
- Résistance d’isolement : >50 GΩ
- Format compact Φ15 × 32 mm
- Adapté aux réseaux et aux systèmes sous-marins compacts
Applications typiques
- Détection de fuites de canalisations
- Surveillance des voies navigables
- Communication sous-marine
- Prospection géologique
- Systèmes de pêche marine
- Surveillance acoustique sous-marine
- Réseaux d’hydrophones
- Détection ultrasonore
Caractéristiques techniques
| Paramètre | BBUA-H20K | BBUA-H50K |
|---|---|---|
| Plage de fréquences | 20 Hz–20 kHz | 1–50 kHz |
| Plage dynamique | ±1000 Pa | ±1000 Pa |
| Sensibilité à la pression acoustique | -180 ±3 dB re 1 V/µPa | -185 ±3 dB re 1 V/µPa |
| Sensibilité nominale en tension | 1 mV/Pa | Non spécifiée dans la source |
| Variation de sensibilité avec la température | 10 ppm/°C | <0,1 %/°C |
| Non-linéarité | <1 % | <1 % |
| Résolution de bruit à 1 kHz | 60 dB re µPa/√Hz | Environ 60 dB re µPa/√Hz |
| Gain de l’amplificateur interne | 40 dB | 40 dB |
| Amplitude de sortie | 1 Vppk | 1 Vppk |
| Consommation | 4 mA | 4 mA |
| Résistance d’isolement | >50 GΩ | >50 GΩ |
| Directivité | Omnidirectionnelle | Omnidirectionnelle |
| Profondeur normale de service | <50 m | <100 m |
| Température de service | -40 à 85 °C | -40 à 80 °C |
| Dimensions | Φ15 × 32 mm | Φ15 × 32 mm |
| Masse | Environ 4 g, câble exclu | Environ 6 g, câble exclu |
Alimentation et valeurs maximales
| Paramètre | BBUA-H20K | BBUA-H50K |
|---|---|---|
| Tension d’alimentation d’essai | 8 V | 8 V |
| Plage d’alimentation | Non explicitement spécifiée dans la source | 5 à 15 V |
| Tension d’alimentation maximale | ±20 V | 16 V |
| Température de stockage | -50 à 100 °C | -50 à 80 °C |
| Profondeur maximale de fonctionnement | 100 m | 100 m |
| Profondeur de survie | 400 m | 400 m |
Configuration des broches
BBUA-H20K
| Broche | Couleur | Fonction |
|---|---|---|
| Broche 1 | Rouge | Vdd |
| Broche 2 | Noir | GND |
| Broche 3 | Jaune | Sortie |
BBUA-H50K
| Broche | Couleur | Fonction |
|---|---|---|
| Broche 1 | Jaune | Sortie du signal CA |
| Broche 2 | Rouge | Alimentation CC |
| Broche 3 | Noir | Masse |
Informations de stabilité
Le document source du BBUA-H50K précise également :
- Variation de sensibilité inférieure à ±3 dB sur 1–50 kHz
- Écart de sensibilité entre unités inférieur à ±3 dB
- Effet de la température inférieur à 0,1 %/°C entre -40 et 80 °C
- Variation de sensibilité inférieure à ±1 dB entre 0 et 100 m de profondeur
Guide de sélection
- Choisissez le BBUA-H20K pour couvrir des signaux acoustiques sous-marins de plus basse fréquence.
- Choisissez le BBUA-H50K lorsqu’une limite supérieure de fréquence plus élevée et une profondeur normale de service supérieure sont requises.
