Visão geral do produto

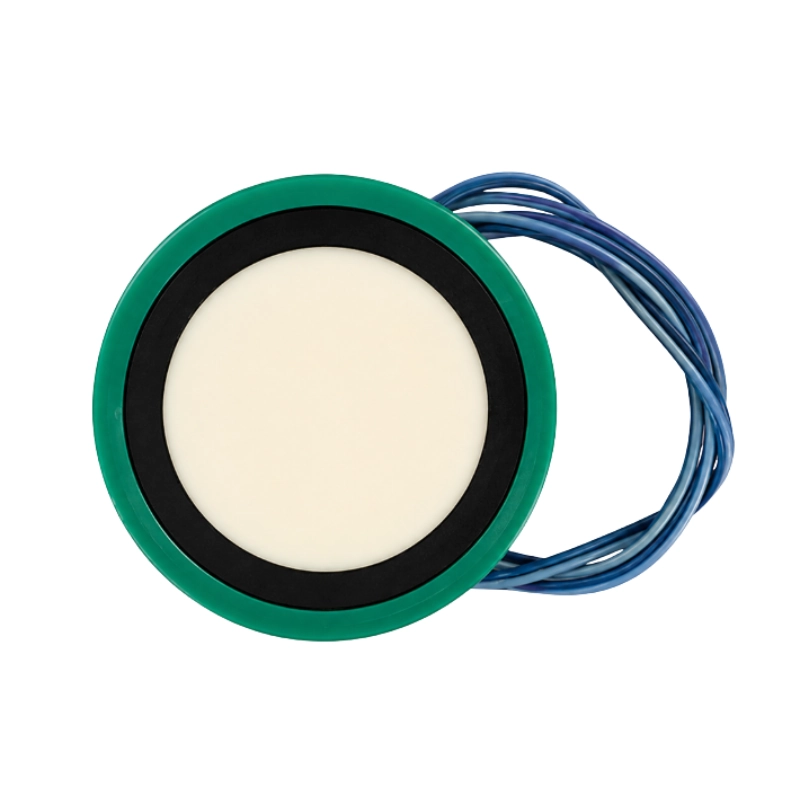

O BBDM-180KR2M é um transdutor ultrassônico de distância de 180 kHz com alcance de detecção de referência de 0,10 a 2 m e zona morta inferior a 0,10 m. O feixe de transmissão tem um ângulo de abertura total de 7° ±1° a -3 dB. O transdutor possui carcaça de PBT e grau de proteção IP65.
Características principais
- Frequência de ressonância central: 180 kHz ±4%
- Alcance de detecção de referência: 0,10 a 2 m; zona morta: <0,10 m
- Ângulo do feixe de transmissão: 7° ±1° (ângulo de abertura total a -3 dB)
- Carcaça de PBT com grau de proteção IP65
- Temperatura de operação: -20 a 70 °C
Especificações técnicas
| Parâmetro | Especificação |
|---|---|
| Modelo | BBDM-180KR2M |
| Frequência de ressonância central | 180 kHz ±4% |
| Sensibilidade de transmissão/recepção | >100 mV (excitação de 250 Vp-p, 50 ciclos, distância de 300 mm entre transmissor e receptor) |
| Alcance de detecção de referência | 0,10 a 2 m |
| Zona morta | <0,10 m |
| Ângulo do feixe de transmissão (ângulo de abertura total a -3 dB) | 7° ±1° |
| Capacitância estática | 450 pF ±20% |
| Impedância paralela mínima | 350 Ω ±30% |
| Tensão máxima de operação | <500 V (excitação por pulsos, ciclo de trabalho de 2%) |
| Temperatura de operação | -20 a 70 °C |
| Grau de proteção | IP65 |
| Material da carcaça | PBT |
| Temperatura ambiente de ensaio | 25 °C |
