نظرة عامة على المنتج

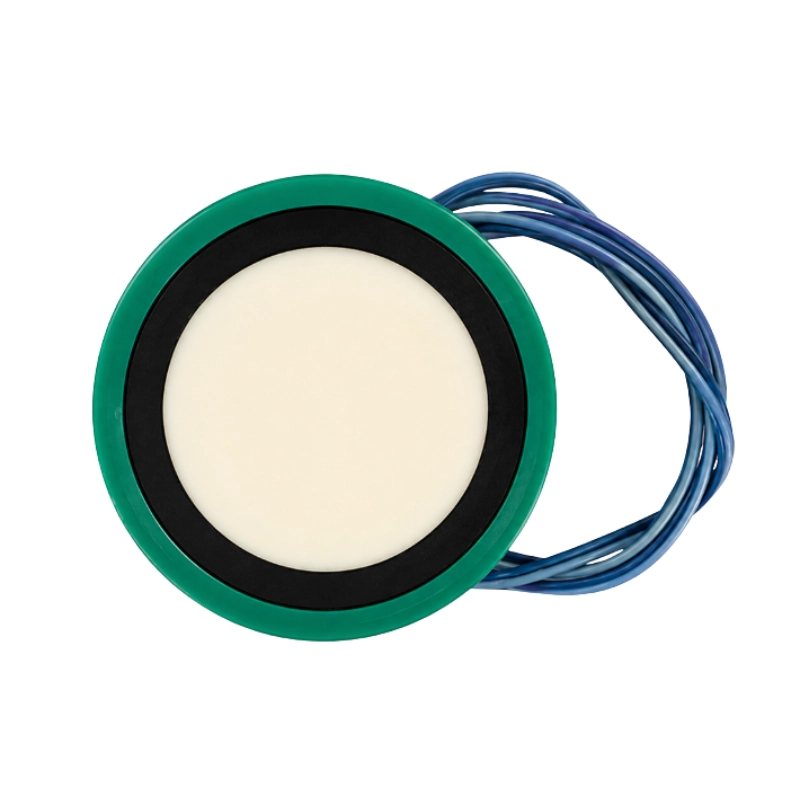

محول قياس المسافة بالموجات فوق الصوتية BBDM-180KR2M يعمل بتردد 180 kHz، ويبلغ مدى الكشف المرجعي من 0.10 إلى 2 m، مع منطقة عمياء أقل من 0.10 m. تبلغ زاوية الفتح الكاملة لحزمة الإرسال 7° ±1° عند -3 dB. ويتميز المحول بغلاف من PBT ودرجة حماية IP65.
الميزات الرئيسية
- تردد الرنين المركزي: 180 kHz ±4%
- مدى الكشف المرجعي: من 0.10 إلى 2 m؛ المنطقة العمياء: <0.10 m
- زاوية حزمة الإرسال: 7° ±1°، زاوية الفتح الكاملة عند -3 dB
- غلاف من PBT بدرجة حماية IP65
- درجة حرارة التشغيل: من -20 إلى 70 °C
المواصفات الفنية
| البند | المواصفة |
|---|---|
| الطراز | BBDM-180KR2M |
| تردد الرنين المركزي | 180 kHz ±4% |
| حساسية الإرسال والاستقبال | >100 mV (جهد إثارة 250 Vp-p، وعدد الدورات 50، والمسافة بين المرسل والمستقبل 300 mm) |
| مدى الكشف المرجعي | من 0.10 إلى 2 m |
| المنطقة العمياء | <0.10 m |
| زاوية حزمة الإرسال (زاوية الفتح الكاملة عند -3 dB) | 7° ±1° |
| السعة الساكنة | 450 pF ±20% |
| الحد الأدنى لمعاوقة التوازي | 350 Ω ±30% |
| أقصى جهد تشغيل | <500 V (إثارة نبضية، دورة عمل 2%) |
| درجة حرارة التشغيل | من -20 إلى 70 °C |
| درجة الحماية | IP65 |
| مادة الغلاف | PBT |
| درجة الحرارة المحيطة أثناء الاختبار | 25 °C |
