Cinq configurations basse fréquence pour la transmission sous-marine

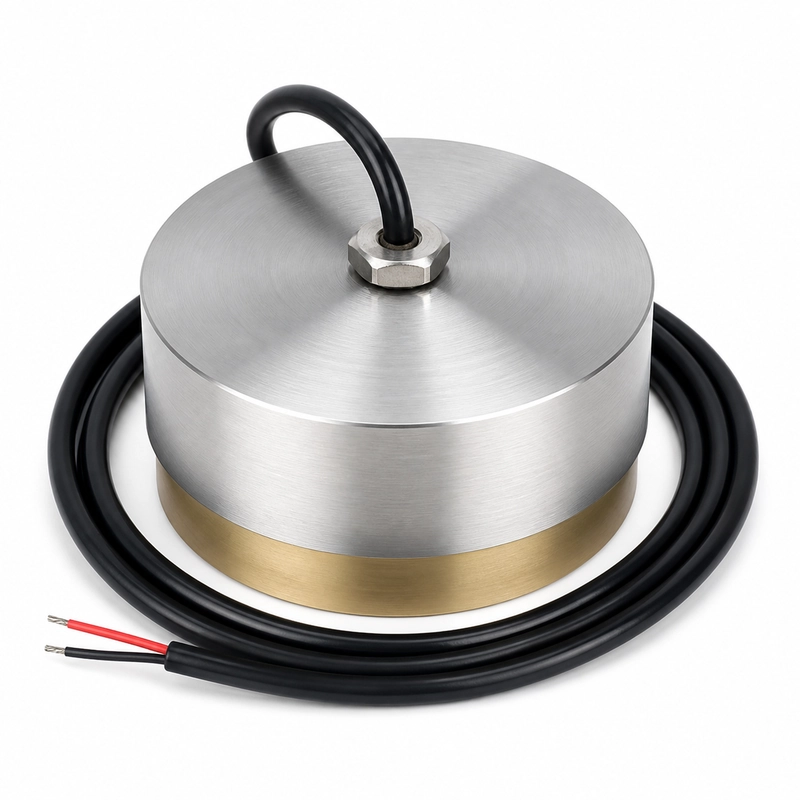

La série BBUA-S propose des sources acoustiques de 470 Hz, 900 Hz, 2 kHz, 8 kHz et 12 kHz pour la transmission à longue distance, l’éloignement et le contrôle comportemental des poissons et les essais hydroacoustiques.
Toutes les configurations fonctionnent de -40 à +80 °C, offrent un champ acoustique de 180° et un indice IP68. Les paramètres électriques, de portée, de pression et de boîtier varient avec la fréquence et doivent être choisis par ligne complète.
Configurations par fréquence
| Fréquence centrale | Impédance minimale | Capacité | Tension de crête | Portée de référence | Pression admissible | Matériau du boîtier |
|---|---|---|---|---|---|---|
| 470 Hz ±50 Hz | 4 400 Ω ±20 % | 74 000 pF ±20 % à 1 kHz | Inférieure à 150 Vpp | 1 000 m | 5 kgf ou 0,5 MPa au maximum | H62 + 304 |
| 900 Hz ±100 Hz | 1 300 Ω ±20 % | 35 000 pF ±20 % à 1 kHz | Inférieure à 300 Vpp | 1 000 m | 5 kgf ou 0,5 MPa au maximum | H62 + 304 |
| 2 kHz ±1 kHz | 1 100 Ω ±20 % | 41 000 pF ±20 % à 1 kHz | Inférieure à 450 Vpp | 1 000 m | 10 kgf ou 1 MPa au maximum | Acier inoxydable 304 |
| 8 kHz ±1 kHz | 3 500 Ω ±20 % | 2 800 pF ±20 % à 1 kHz | Inférieure à 450 Vpp | 1 000 m | 10 kgf ou 1 MPa au maximum | Acier inoxydable 304 |
| 12 kHz ±1 kHz | 2 200 Ω ±20 % | 2 900 pF ±20 % à 1 kHz | Inférieure à 450 Vpp | 500 m | 10 kgf ou 1 MPa au maximum | Acier inoxydable 304 |
Applications
- Équipements servant de source acoustique sous-marine
- Transmission acoustique sous-marine à longue distance
- Éloignement des poissons et contrôle de leur comportement
- Expériences hydroacoustiques
