Trois fréquences pour les équipements d’ultrasons thérapeutiques

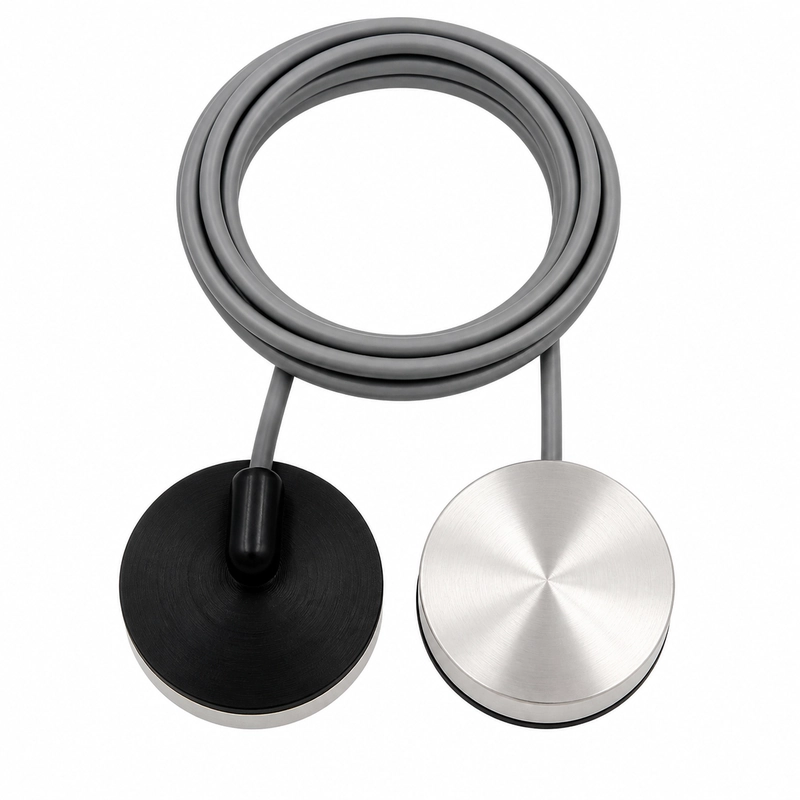

La série BBMU-PHYF-B propose des transducteurs de 600 kHz, 1 MHz et 1,5 MHz pour la physiothérapie, la rééducation, la transmission d’énergie ultrasonore et les appareils médico-esthétiques.
Les trois configurations fonctionnent de -40 à +80 °C, admettent une pression maximale de 10 kgf ou 1 MPa et offrent un indice IP68. Les paramètres électriques et acoustiques varient avec la fréquence et doivent être choisis par ligne complète.
Configurations par fréquence
| Fréquence centrale | Impédance minimale | Capacité | Tension de crête | Angle à mi-puissance à -3 dB | Matériau du boîtier |
|---|---|---|---|---|---|
| 600 kHz ±5 % | 90 Ω ±20 % | 1 600 pF ±20 % à 1 kHz | Inférieure à 490 Vpp | 8,1° ±10 % | Aluminium dur |
| 1 MHz ±5 % | 8 Ω ±20 % | 3 500 pF ±20 % à 1 kHz | Inférieure à 300 Vpp | 3,5° ±10 % | Aluminium dur |
| 1,5 MHz ±5 % | 20 Ω ±20 % | 3 000 pF ±20 % à 1 kHz | Inférieure à 400 Vpp | 2° ±10 % | LV12 |
Applications
- Équipements de physiothérapie
- Rééducation fonctionnelle
- Transmission d’énergie ultrasonore
- Appareils médico-esthétiques
