Drei Frequenzkonfigurationen für therapeutische Ultraschallgeräte

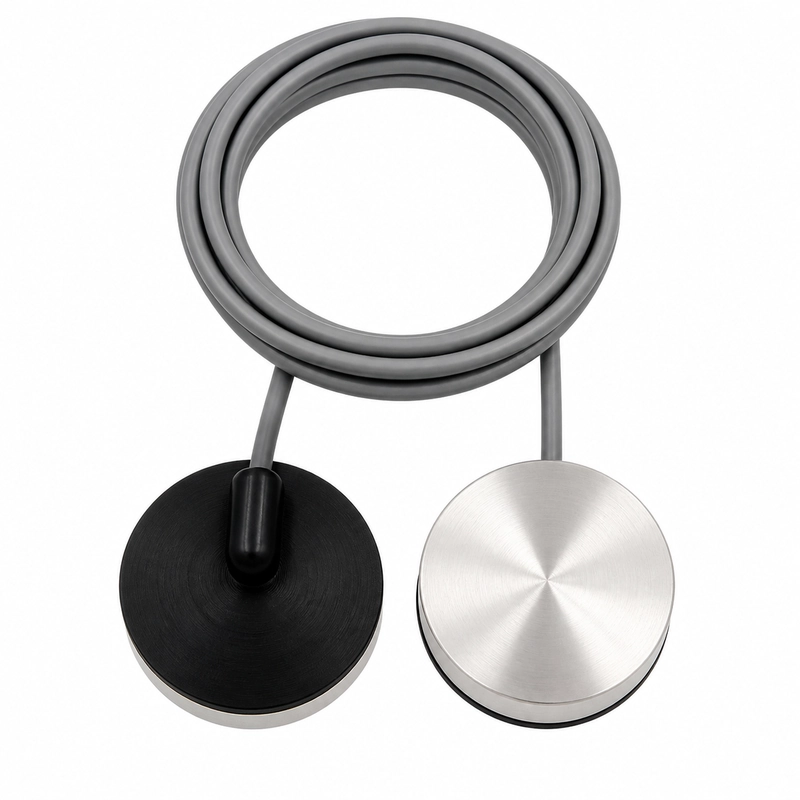

Die Serie BBMU-PHYF-B bietet Wandler mit 600 kHz, 1 MHz und 1,5 MHz für Physiotherapie, Rehabilitation, Ultraschallenergieübertragung und medizinisch-ästhetische Geräte.
Alle drei Konfigurationen arbeiten bei -40 bis +80 °C, sind für einen Druck bis 10 kgf oder 1 MPa ausgelegt und besitzen Schutzart IP68. Die elektrischen und akustischen Werte unterscheiden sich je Frequenz und sind als vollständige Tabellenzeile auszuwählen.
Frequenzspezifische Konfigurationen
| Mittenfrequenz | Minimale Impedanz | Kapazität | Spitzenspannung | Halbwertswinkel bei -3 dB | Gehäusewerkstoff |
|---|---|---|---|---|---|
| 600 kHz ±5 % | 90 Ω ±20 % | 1.600 pF ±20 % bei 1 kHz | Unter 490 Vpp | 8,1° ±10 % | Hartaluminium |
| 1 MHz ±5 % | 8 Ω ±20 % | 3.500 pF ±20 % bei 1 kHz | Unter 300 Vpp | 3,5° ±10 % | Hartaluminium |
| 1,5 MHz ±5 % | 20 Ω ±20 % | 3.000 pF ±20 % bei 1 kHz | Unter 400 Vpp | 2° ±10 % | LV12 |
Anwendungen
- Physiotherapiegeräte
- Rehabilitationstherapie
- Ultraschallenergieübertragung
- Medizinisch-ästhetische Geräte
