Ultrasons focalisés à 5 MHz

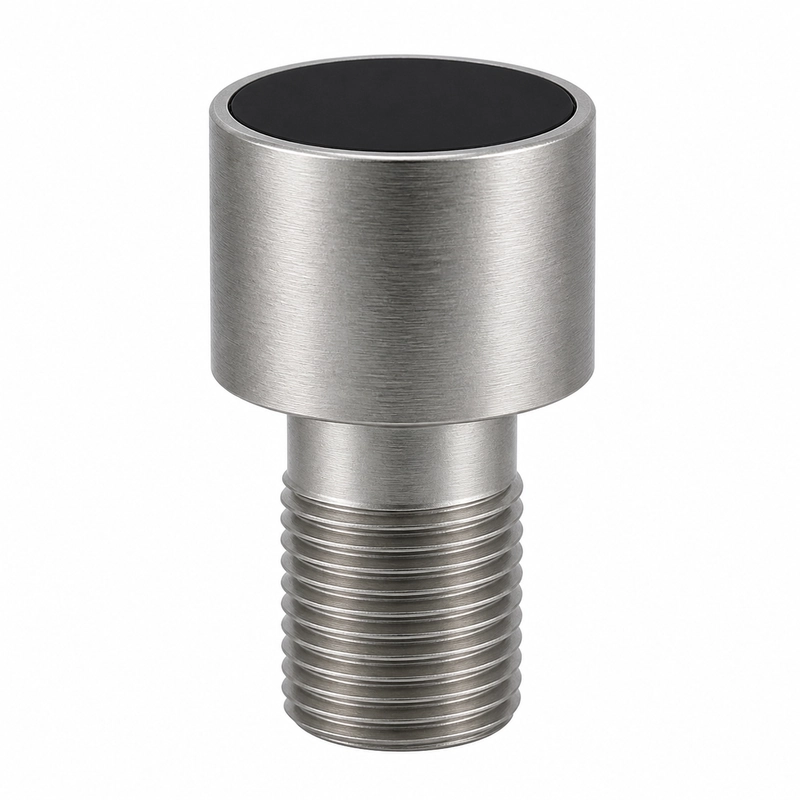

Le BBMU-F5M est un transducteur à ultrasons focalisés de 5 MHz dont la distance focale est de 84 mm. Il est destiné aux essais d’ultrasons focalisés, à la recherche en échographie médicale, à l’excitation acoustique localisée et aux équipements spécialisés.
Caractéristiques acoustiques et électriques
| Fréquence centrale | 5 MHz ±5 % |
|---|---|
| Distance focale | 84 mm |
| Impédance minimale | 4 Ω ±20 % |
| Capacité | 5000 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <60 Vpp |
| Température de service | -20 à +60 °C |
| Pression admissible | ≤10 kgf ou 1 MPa |
| Matériau du boîtier | 304 |
| Indice de protection | IP68 |
Excitation et adaptation électrique
L’électronique d’émission-réception doit être adaptée à l’impédance minimale de 4 Ω, à la capacité de 5000 pF et à la limite de tension de crête.
