Fokussierter Ultraschall mit 5 MHz

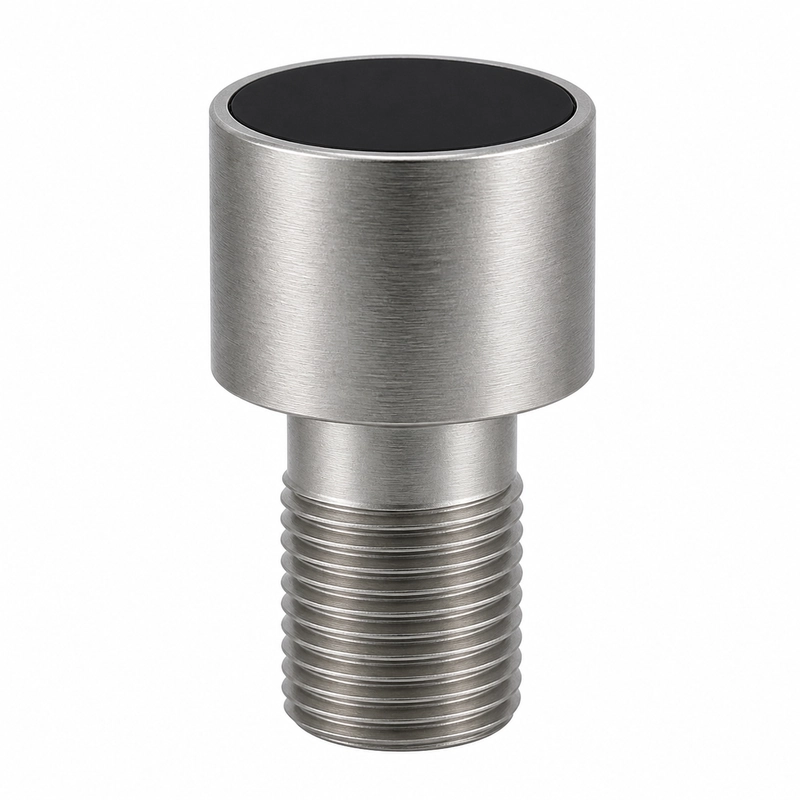

Der BBMU-F5M ist ein fokussierter 5-MHz-Ultraschallwandler mit einem Fokusabstand von 84 mm. Er ist für Experimente mit fokussiertem Ultraschall, medizinische Ultraschallforschung, lokale Schallanregung und spezielle Ultraschallgeräte vorgesehen.
Akustische und elektrische Daten
| Mittenfrequenz | 5 MHz ±5 % |
|---|---|
| Fokusabstand | 84 mm |
| Minimale Impedanz | 4 Ω ±20 % |
| Kapazität | 5000 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <60 Vpp |
| Betriebstemperatur | -20 bis +60 °C |
| Druckangabe | ≤10 kgf oder 1 MPa |
| Gehäusematerial | 304 |
| Schutzart | IP68 |
Ansteuerung und elektrische Anpassung
Die Sende- und Empfangselektronik muss auf die minimale Impedanz von 4 Ω, die Kapazität von 5000 pF und die Spitzenspannungsgrenze abgestimmt werden.
