Transducteur de 75 kHz pour la mesure des fumées chaudes

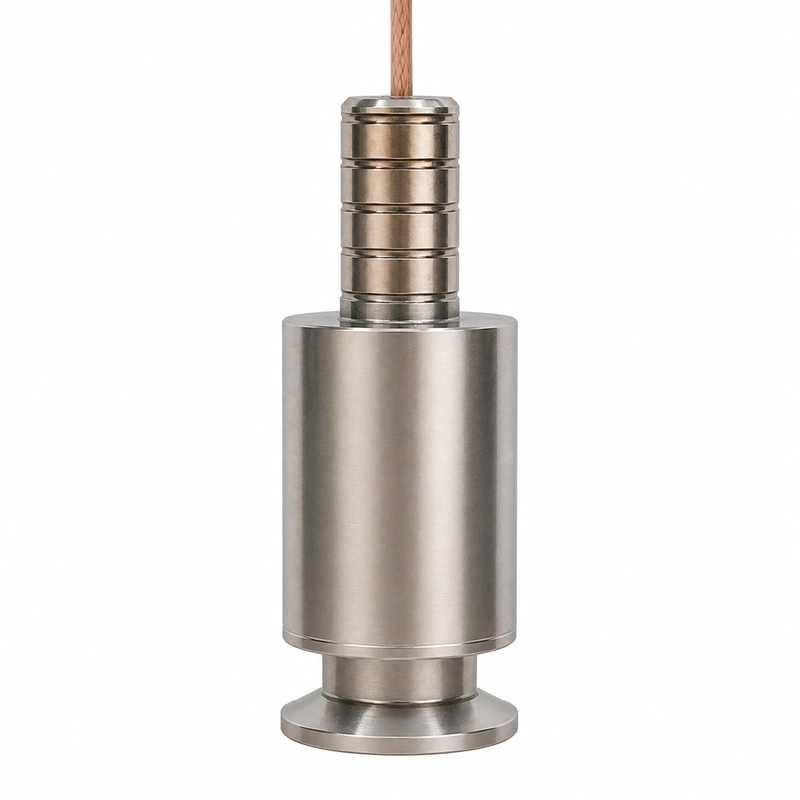

Le BBFM-Q75K est un transducteur ultrasonore conçu pour la mesure du débit des fumées, la surveillance des rejets de chaudière et les conduits d’émissions industrielles. Il convient également à la mesure du temps de transit dans les gaz à haute température.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q75K |
| Fréquence centrale | 75 kHz ±5 % |
| Impédance minimale | 500 Ω ±20 % |
| Capacité | 950 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <900 Vpp |
| Température de fonctionnement | -40 à +150 °C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Matériau du boîtier | Alliage de titane |
| Indice de protection | IP68 |
Applications
- Mesure du débit des fumées
- Surveillance des rejets de chaudière
- Conduits d’émissions industrielles
- Mesure du temps de transit dans les gaz à haute température
Sélection et intégration
La sélection doit tenir compte de la composition et de la température du gaz, du trajet acoustique requis, de la géométrie du conduit, de l’espace d’installation disponible, de la pression, du niveau de protection ainsi que de l’électronique d’émission-réception.
