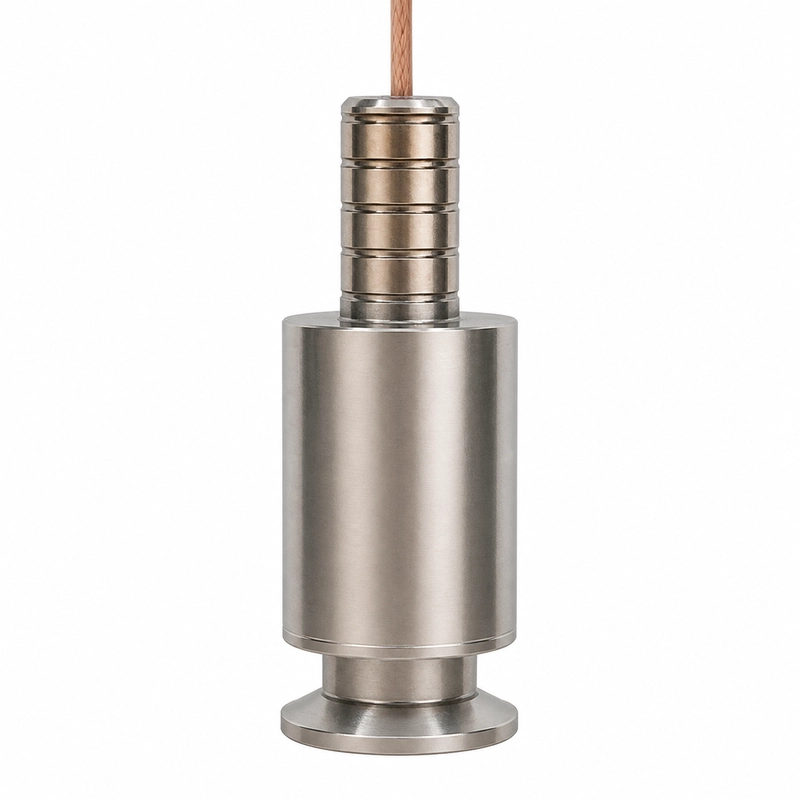

Transductor de 75 kHz para medir gases calientes
El BBFM-Q75K es un transductor ultrasónico destinado a la medición del caudal de gases de combustión, la supervisión de gases de caldera y los conductos de emisiones industriales. También se utiliza para mediciones por tiempo de tránsito en gases a alta temperatura.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q75K |
| Frecuencia central | 75 kHz ±5 % |
| Impedancia mínima | 500 Ω ±20 % |
| Capacitancia | 950 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <900 Vpp |
| Temperatura de funcionamiento | -40 a +150 °C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Material de la carcasa | Aleación de titanio |
| Grado de protección | IP68 |
Aplicaciones
- Medición del caudal de gases de combustión
- Supervisión de gases de escape de calderas
- Conductos de emisiones industriales
- Medición por tiempo de tránsito en gases a alta temperatura
Selección e integración
La selección debe considerar la composición y la temperatura del gas, el trayecto acústico requerido, la geometría del conducto, el espacio de instalación disponible, la presión, el grado de protección y la electrónica de emisión y recepción.
