Transduction à 60 kHz pour les fumées chaudes

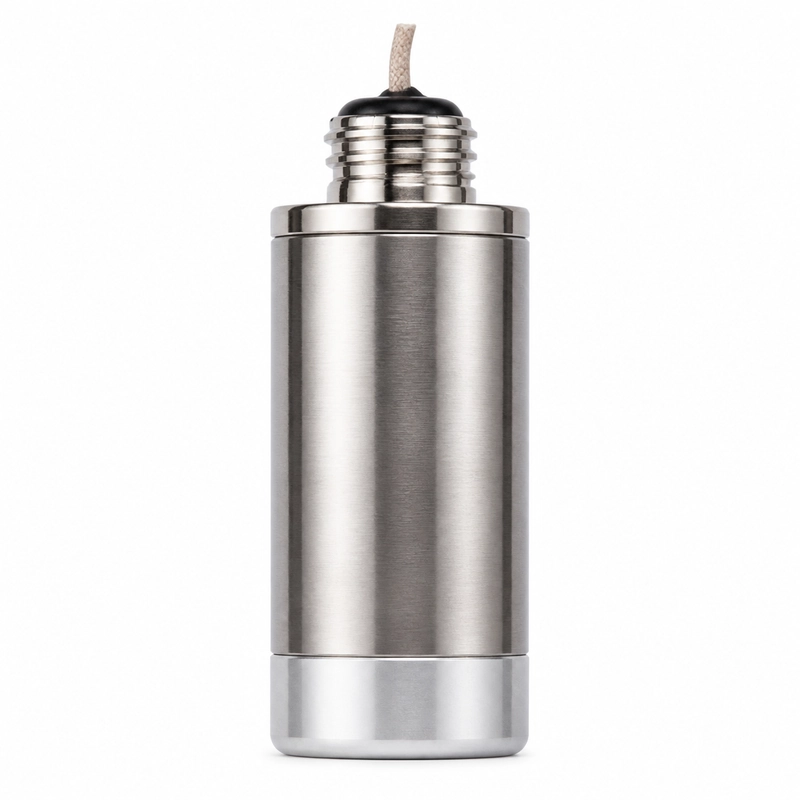

Le BBFM-Q60K est un transducteur ultrasonore destiné à la mesure du débit des fumées, à la surveillance des rejets de chaudière et aux conduits d’émissions industrielles. Il convient également à la mesure du temps de transit dans les gaz à haute température.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q60K |
| Fréquence centrale | 60 kHz ±5 % |
| Impédance minimale | 1 800 Ω ±20 % |
| Capacité | 1 200 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <1 500 Vpp |
| Température de fonctionnement | -40 à +120 °C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Matériaux du boîtier | Acier inoxydable et aluminium |
| Indice de protection | IP68 |
Applications
- Mesure du débit des fumées
- Surveillance des rejets de chaudière
- Conduits d’émissions industrielles
- Mesure du temps de transit dans les gaz à haute température
Sélection et intégration
La sélection doit tenir compte de la composition et de la température du gaz, du trajet acoustique requis, de la géométrie du conduit, de l’espace d’installation disponible, de la pression, du niveau de protection ainsi que de l’électronique d’émission-réception.
