60-kHz-Wandler für heiße Rauchgase

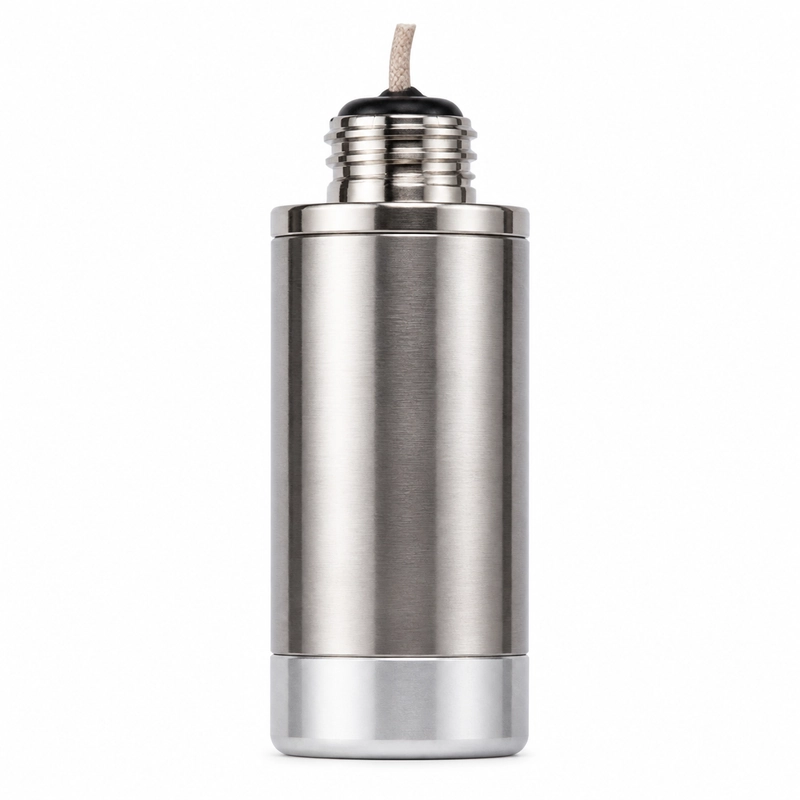

Der BBFM-Q60K ist ein Ultraschallwandler zur Rauchgas-Durchflussmessung, zur Überwachung von Kesselabgasen und für industrielle Emissionskanäle. Er eignet sich außerdem für Laufzeitmessungen in heißen Gasen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q60K |
| Mittenfrequenz | 60 kHz ±5 % |
| Minimale Impedanz | 1.800 Ω ±20 % |
| Kapazität | 1.200 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1.500 Vpp |
| Betriebstemperatur | -40 bis +120 °C |
| Druckfestigkeit | ≤3 kgf oder 0,3 MPa |
| Gehäusewerkstoffe | Edelstahl und Aluminium |
| Schutzart | IP68 |
Anwendungen
- Durchflussmessung von Rauchgas
- Überwachung von Kesselabgasen
- Industrielle Emissionskanäle
- Laufzeitmessung in heißen Gasen
Auswahl und Integration
Bei der Auswahl sind Gaszusammensetzung und Temperatur, erforderlicher Schallweg, Kanalgeometrie, verfügbarer Einbauraum, Betriebsdruck, Schutzanforderungen sowie die Sende- und Empfangselektronik zu berücksichtigen.
