Télémétrie sous-marine sur une portée de référence de 1000 m

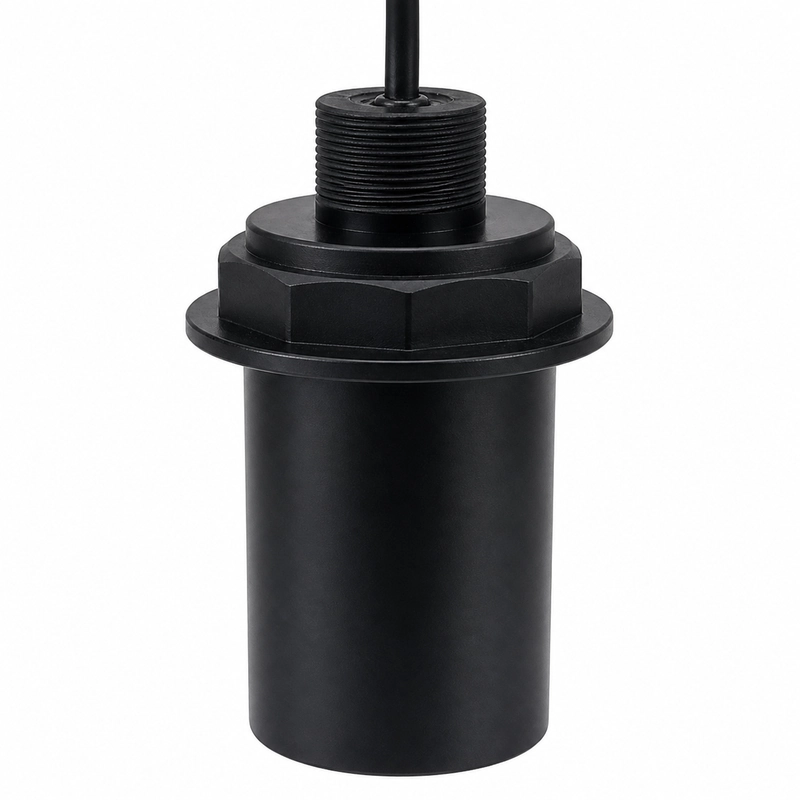

Le BBDM-D28K est un transducteur ultrasonore de 28 kHz pour la télémétrie et la mesure de profondeur sous-marines. Sa portée de référence est de 1000 m. Il convient à l’évitement d’obstacles par les robots sous-marins, à la mesure dans les réservoirs et plans d’eau, ainsi qu’à la détection de cibles immergées.
Couverture acoustique pour la détection de cibles
L’angle à mi-puissance à -3 dB est de 53,7° ± 10 %.
Caractéristiques électriques et environnementales
| Fréquence centrale | 28 kHz ±5 % |
|---|---|
| Portée recommandée | 1000 m |
| Angle à mi-puissance à -3 dB | 53,7° ±10 % |
| Impédance minimale | 270 Ω ±20 % |
| Capacité | 10 000 pF ±20 % à 1 kHz |
| Tension de service | Tension de crête <2000 Vpp |
| Température de service | -40 à +80 °C |
| Pression admissible | ≤10 kgf ou 1 MPa |
| Indice de protection | IP68 |
Applications
- Télémétrie et mesure de profondeur sous-marines
- Évitement d’obstacles par les robots sous-marins
- Mesure de distance dans les réservoirs et plans d’eau
- Détection de cibles immergées
